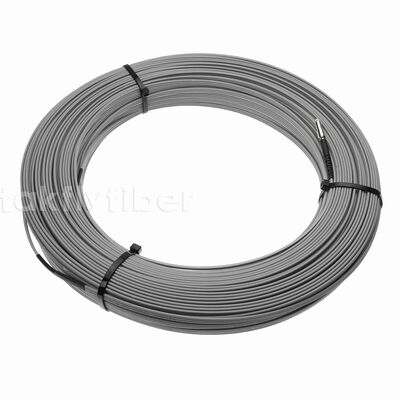

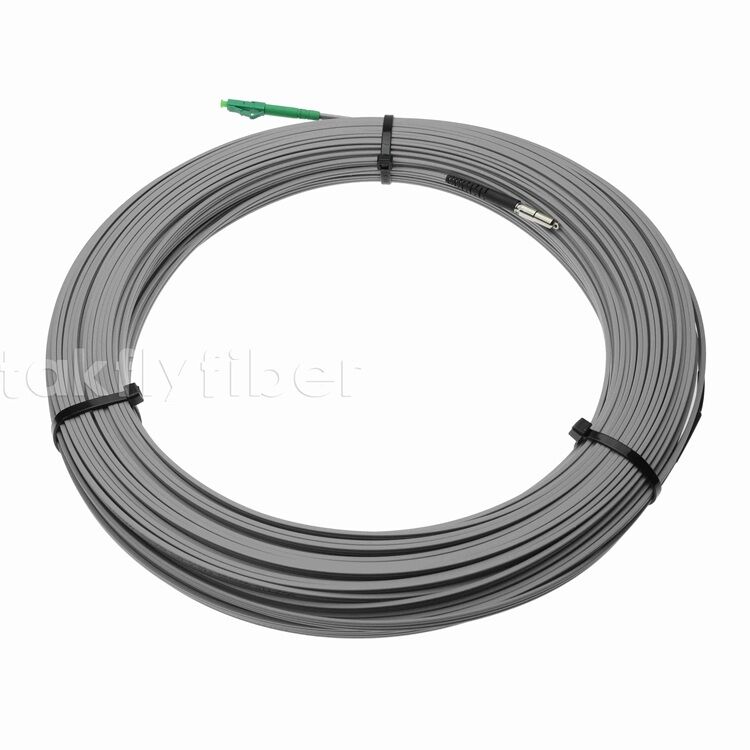

Pullable PRE-Connectorized Bullet SCAPC FTTH Drop Cable Cordon à fibre optique 2,0x5,2 mm
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-SAP-SA-AS-3.0-TPU |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~4.69/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 10000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Cordon de brassage de câble à fibre optique FTTH de la figure 8 SCAPC de balle PRE-connectorisée ext | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | Le débit d'air doit être supérieur ou égal à 60 dB | Type de fibre: | Les données de l'échantillon doivent être fournies à l'autorité compétente de l'État membre où l'éch |
| Diamètre: | 2.0*5,2 mm | Type de connecteur: | APC |
| Matériau de la veste: | LSZH | Couleur: | Noir |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 5m ou personnalisé |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | Cordon de brassage à fibre optique pré-connectorisé extractible,Câble de dérivation Bullet SCAPC FTTH,Cordon de brassage SC/APC 2 |
||
Description de produit
Cable à fibres optiques FTTH à connexion prédéfinie SC/APC, à connexion prédéfinie, de 2,0 x 5,2 mm
Le connecteur Takfly Bullet SC/APC peut être enfilé à travers des tuyaux dont le diamètre intérieur est supérieur à 6 mm.plaques faciales et équipements ONU/ONTAvec un accès facile à la fibre et une installation simple, ce câble FTTH peut être directement connecté aux chambres.
Vue d'ensemble du produit
Ce cordon de patch en fibre optique pré-connecté est doté d'un connecteur SC/APC compact pour une installation facile dans des espaces restreints, ce qui le rend idéal pour les déploiements FTTH au dernier kilomètre.
Spécifications de la fibre optique
| Paramètre | Spécification |
|---|---|
| Diamètre du champ de mode | 80,6 μm ± 0,4 μm à 1310 nm |
| Diamètre du revêtement | 1250,0 μm ± 0,7 μm |
| Diamètre du revêtement | 245 μm ± 10 μm |
| Concentricité du revêtement | ≤ 12,5 μm |
| Longueur d'onde de coupe | ≤ 1260 nm |
| Coefficient d'atténuation | 1310nm ≤ 0,4 dB, 1550nm ≤ 0,3 dB |
Construction de câbles
Configuration de la fibre:1 fibre à noyau G657A1
Membre de la force:FRP, 0,5 mm × 2
Message téléphonique:Fil d'acier, de diamètre de 1,0 mm
Enveloppe extérieure:LSZH noir
Dimensions du câble:5.0 × 2,0 mm
Membre de la force:FRP, 0,5 mm × 2
Message téléphonique:Fil d'acier, de diamètre de 1,0 mm
Enveloppe extérieure:LSZH noir
Dimensions du câble:5.0 × 2,0 mm
Performance du connecteur
| Paramètre | Spécification |
|---|---|
| Type de connecteur | Le nombre de fois où les données sont utilisées est supérieur à: |
| Perte d'insertion | Le niveau de décharge doit être supérieur ou égal à 0,3 dB/km Le niveau de décharge doit être de 0,25 dB/km. |
| Perte de rendement | ≥ 60 dB |
| Norme de fin de surface | Pour les appareils électroniques |
| Durabilité (1000 cycles d'accouplement) | 0Augmentation maximale de 0,2 dB |
| Température d'installation | -10°C à +60°C |
| Température de fonctionnement | -25°C à +70°C |
| Température de stockage | -40°C à +75°C |
| Résistance à la traction du câble | 90N |
Performance mécanique et optique
| Paramètre | À long terme | À court terme |
|---|---|---|
| Résistance à la traction | 200 N | 500 N |
| Charge d'écrasement | Nombre d'émissions | Pour les véhicules à moteur |
| Longueur d'onde | 1310/1550 nm | |
| Attenuation | 0.4/0.3 dB | |
Paramètres techniques détaillés
| Nom de l'article | Paramètre | Unité | Les spécifications (SM G657A2) |
|---|---|---|---|
| Diamètre du champ de mode | 1310 nm | μm | 8.2 à 9.0 |
| 1550 nm | μm | 9.1 à 10.1 | |
| Diamètre du revêtement | μm | 125 ± 0.7 | |
| Non-circulaire du revêtement | % | ≤ 0,7 | |
| Erreur de concentricité du revêtement du noyau | μm | ≤ 0,5 | |
| Diamètre du revêtement | μm | 245 ± 5 | |
| Couche non circulaire | % | ≤ 60 | |
| Erreur de concentricité de revêtement-couchage | μm | ≤ 12 | |
| Longueur d'onde de coupure du câble | Nm | λcc ≤ 1260 | |
| Attenuation (maximum) | 1310 nm | Le nombre d'heures de travail | ≤ 0,36 |
| 1550 nm | Le nombre d'heures de travail | ≤ 0,25 | |
| Perte de macrobendance | 1 Retour × rayon de 7,5 mm @1550 nm | dB | ≤ 0,08 |
| 1 Retour × rayon de 7,5 mm @1265 nm | dB | ≤ 0,25 |
Applications
- Systèmes CATV
- Réseaux de télécommunications
- Termination de l'appareil actif
- Réseaux locaux (LAN)
- Réseaux de traitement des données
- Équipement d'essai
- Réseaux à large bande (WAN)
Principales caractéristiques
- Faible perte d'insertion et perte de réflexion élevée
- Excellente capacité d'échange
- Durabilité supérieure
- Stabilité à haute température
- Conforme à la norme Telcordia GR-326-CORE
Avec plus de 10 ans d'expérience dans les ventes et l'expédition de produits en fibre optique, nous avons aidé plus de 127 clients à développer leurs activités et à augmenter leurs ventes.Nous fournissons des conseils professionnels pour vous aider à économiser du temps et de l'argent tout en augmentant vos ventes.
