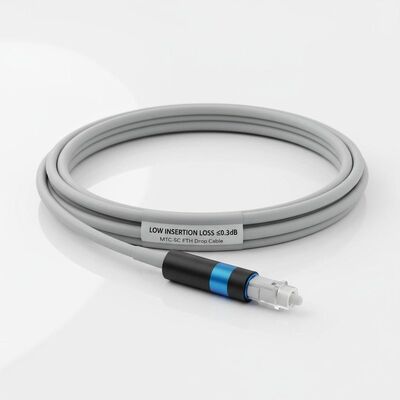

Cable de décharge MTC-SC FTTH flexible à balles poussées de 3,0 mm de diamètre et faible perte d'insertion ≤ 0,3 dB
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-SAP-SA-AS-3.0-TPU |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~4.69/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 10000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Cordon de raccordement de câble à fibre FTTH flexible MTC-SC pouvant être poussé | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | Le débit d'air doit être supérieur ou égal à 60 dB | Type de fibre: | Les données de l'échantillon doivent être fournies à l'autorité compétente de l'État membre où l'éch |
| Diamètre: | 3,0 mm | Type de connecteur: | APC |
| Matériau de la veste: | LSZH | Couleur: | Noir |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 5m ou personnalisé |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | Câble d'interface FTTH à connecteur de balle poussable,Cordon de brassage à fibre optique de 3,0 mm de diamètre |
||
Description de produit
Cable à fibres FTTH à chaîne flexible
Vue d'ensemble du produit
Le câble à fibre optique Takfly Pushable Bullet MTC-SC est un type de jumper à fibre optique pouvant être poussé, fabriqué pour un déploiement rapide, fiable et sans complication de la fibre dans les réseaux FTTH et FTTX.Cette conception de câble FTTH pré-terminé est considérée comme facile à acheminer dans les murs intérieurs, conduits et lieux où sont utilisées des solutions de fibres optiques à microduct, sans avoir besoin d'accouplement ou d'épissage.
Its standard SC connector on one end and bullet-style pushable connector (MTC) on the other end make this SC bullet fiber jumper a great choice to reach the challenging locations for last drops in the fibre network — through the tight wall spaces or small ducts.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Type de face de bout | PC, UPC et APC |
| Type de fibre | Le numéro d'immatriculation du véhicule est: |
| Diamètre du câble | 3.0 mm |
| Perte d'insertion | ≤ 0,3 dB |
| Perte de rendement | Les tests de dépistage doivent être effectués sur des échantillons d'urine. |
| Répétabilité | ≤ 0,1 |
| Durabilité | ≤ 0,2 dB |
| Interchangeabilité | ≤ 0,2 dB |
| Résistance à la traction | > 200N |
| Température de fonctionnement | -20°C à 70°C |
| Température de stockage | -40°C à 80°C |
| Matériau de l'enveloppe extérieure | LSZH ou TPU Jacket noir |
| Radius de flexion (statique/dynamique) | 10D/20D |
| Longueur | Personnalisé |
Paramètres de la fibre
| Je ne veux pas. | Nom de l'article | Unité | Les spécifications (SM G657A2/G657B3) |
|---|---|---|---|
| 1 | Diamètre du champ de mode | 1310 nm μm 1550 nm μm | 8.2 à 9.0 9.1 à 10.1 |
| 2 | Diamètre du revêtement | μm | 125 ± 0.7 |
| 3 | Non-circulaire du revêtement | % | ≤ 07 |
| 4 | Erreur de concentricité du revêtement du noyau | μm | ≤ 05 |
| 5 | Diamètre du revêtement | μm | 245 ± 5 |
| 6 | Couche non circulaire | % | ≤ 60 |
| 7 | Erreur de concentricité de revêtement-couchage | μm | ≤ 12 ans |
| 8 | Longueur d'onde de coupure du câble | Nm | λcc ≤ 1260 |
| 9 | Attenuation (maximum) | 1310nm dB/KM 1550nm dB/KM | ≤ 036 ≤ 025 |
| 10 | Perte de macrobendance | 1 virage x rayon de 7,5 mm@1550 nm dB 1 virage x rayon de 7,5 mm@1265nm dB | ≤ 008 ≤ 025 |
Dimensions et construction des câbles
| Nom de l'article | Définition |
|---|---|
| Fibre optique | Nombre de fibres: 1 Couleur: rouge |
| Fibre tampon étroite | Matériau: LSZH Pour les véhicules à moteur à combustion Couleur: rouge Longueur de décapage unique: 5 à 8 mm |
| Membre de la force | Matériau: fils d'aramide |
| Vêtements à talons | Matériau: TPU Pour les véhicules à moteur à combustion Couleur: Noir |
Caractéristiques d'essai mécaniques et environnementales
| Les postes | Définition |
|---|---|
| Résistance à la traction | IEC 60794-1-2-E1: 800N à court terme, 300N à long terme |
| Résistance à l'écrasement | IEC 60794-1-E3: à court terme 500N, à long terme 100N |
| Impact du câble | IEC 60794-1-E4: Aucun dommage au gilet extérieur et aux éléments intérieurs |
| Répéter le pliage | Le nombre d'équipements utilisés |
| Torsion | Pour l'utilisation de l'appareil de mesure |
| Coupe du câble | Pour l'utilisation de l'appareil, voir IEC 60794-1-E11. |
| Plage de température | Nombre d'émissions de CO2 |
| Radius de flexion | Statique 10 mm, dynamique 20 mm |
Applications
- Télécommunications
- Réseaux de télécommunications
- Termination du dispositif actif
- Réseaux de zone locale (LANS)
- Réseaux de traitement des données
- Équipement d'essai
- Réseaux à large bande (WANS)
Principales caractéristiques
- Faible perte d'insertion et perte de réflexion élevée
- Bonne capacité d'échange
- Bonne durabilité
- Stabilité à haute température
- La norme est la suivante: Telcordia GR-326-CORE

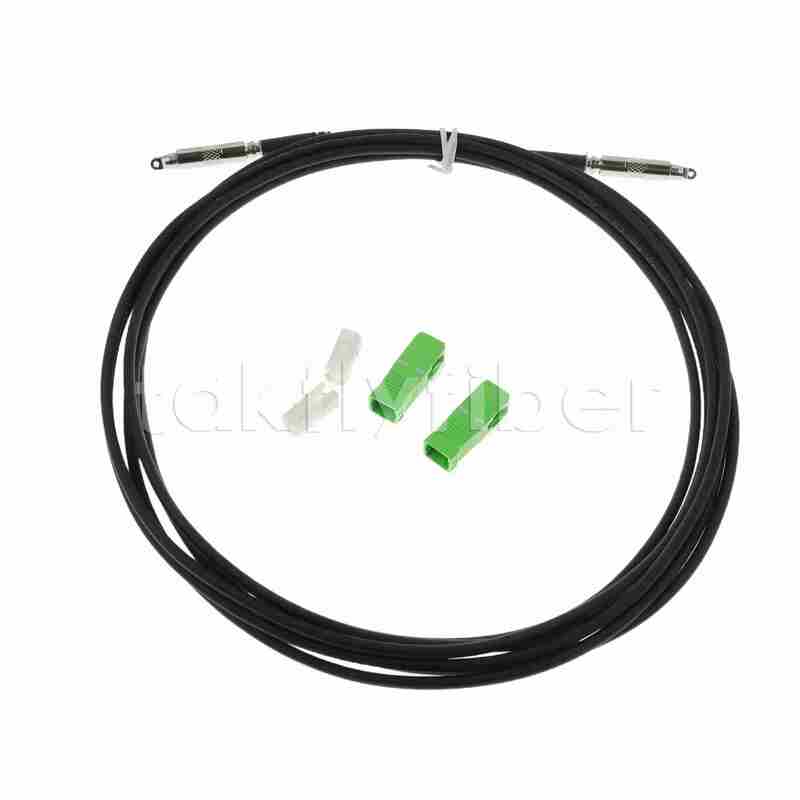

Images du produit
Pourquoi choisir Takfly?
- Fondée en 2000, Takfly compte plus de 400 employés et 21 ans d'expérience dans la fabrication de produits en fibre optique.
- La gamme de produits comprend: le câble MPO/MTP, le câble à fibre optique, la queue de poule, l'adaptateur, l'atténuateur, le séparateur PLC, le WDM/CWDM/DWDM, la boîte de terminaison, le connecteur rapide, le convertisseur multimédia, le commutateur POE,Transcepteur SFP et produits à haute puissance
- Certifié par ISO9001, ISO14001, CE, ROHS, REACH, FCC, CPR et Anatel
- Les principaux clients sont les suivants: Telefonica, Orange, Movistar, Vodafone, Singtel, Starhub, Corning, Amphenol, SENKO
- Équipe de R & D avec plus de 26 ingénieurs, les conceptions des clients OEM et ODM sont les bienvenues
- Haute qualité, prix attractifs et livraison rapide (2-7 jours)
Avec plus de 10 ans d'expérience dans les ventes et l'expédition de produits en fibre optique, nous avons aidé plus de 127 clients à développer leurs activités et à augmenter leurs ventes.Nous fournissons des conseils professionnels pour vous aider à économiser du temps et de l'argent tout en augmentant vos ventes.
