Cordon de fibre optique FTTH CPR, enfichable, avec gaine TPU de 3,0 mm et fibre G657A2
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-SAP-SA-A2-3.0-TPU |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~9.99/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 10000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Veste optique poussable du SM G657A2 3.0mm TPU de Patchcord de fibre de câble d'interface de Sc | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | Le débit d'air doit être supérieur ou égal à 60 dB | Type de fibre: | SMG657A2, G657B3 |
| Diamètre: | 3,0 mm | Type de connecteur: | APC |
| Matériau de la veste: | LSZH/TPU | Couleur: | Noir |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 5m ou personnalisé |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | Cordon de brassage à fibre optique évalué CPR,Câble d'interface FTTH de la veste TPU de 3,0 mm |
||
Description de produit
CPR nominé SC câble FTTH à goutte à goutte à fibre optique patchcord
Les câbles à fibre optique sont des câbles pré-terminés, minces, blindés ou robustes de 3 mm conçus pour une installation rapide et sans outil dans des espaces restreints (conduit / tuyaux).Ils disposent d'un connecteur spécial de style "balle" pour tirer et pousser facilementCes câbles simplex à 1 noyau ou à plusieurs noyaux en mode unique (OS2) sont idéaux pour les connexions FTTx de dernière goutte, offrant une faible perte d'insertion et une grande durabilité pour le déploiement de fibres directes à domicile.
Principales caractéristiques et avantages
- Facile d'installation: conçu pour être installé sans outil, poussé et tiré par des conduits ou de petits conduits, ce qui réduit le besoin d'épissage
- Conception: Il dispose d'une veste LSZH mince, flexible, robuste et souvent noire de 3 mm pour des environnements difficiles, directement enterrés ou souterrains
- Connecteur pré-terminé: équipé de connecteurs SC/APC ou SC/UPC, avec un connecteur en forme de puce à une extrémité pour éviter tout dommage lors de l'installation
- Performance: transmission de données à grande vitesse avec une faible perte d'insertion (0,3 dB) et une perte de retour élevée (60 dB pour APC)
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Type de face de bout | PC, UPC et APC |
| Type de fibre | Le numéro d'immatriculation du véhicule est: |
| Diamètre du câble | 3.0 mm |
| Perte d'insertion | ≤ 0,3 dB |
| Perte de rendement | Les tests de dépistage doivent être effectués sur des échantillons d'urine. |
| Répétabilité | ≤ 0,1 |
| Durabilité | ≤ 0,2 dB |
| Interchangeabilité | ≤ 0,2 dB |
| Résistance à la traction | > 200N |
| Température de fonctionnement | -20°C à 70°C |
| Température de stockage | -40°C à 80°C |
| Matériau de l'enveloppe extérieure | LSZH ou TPU Jacket noir |
| Radius de flexion (statique/dynamique) | 10D/20D |
| Longueur | Personnalisé |
Paramètres de la fibre
| Nom de l'article | Unité | Les spécifications (SM G657A2/G657B3) |
|---|---|---|
| Mode Diamètre du champ @1310nm | μm | 8.2 à 9.0 |
| Démètre de champ de mode @1550nm | μm | 9.1 à 10.1 |
| Diamètre du revêtement | μm | 125 ± 0.7 |
| Non-circulaire du revêtement | % | ≤ 07 |
| Erreur de concentricité du revêtement du noyau | μm | ≤ 05 |
| Diamètre du revêtement | μm | 245 ± 5 |
| Couche non circulaire | % | ≤ 60 |
| Erreur de concentricité de revêtement-couchage | μm | ≤ 12 ans |
| Longueur d'onde de coupure du câble | Nm | λcc ≤ 1260 |
| Attenuation @1310 nm | Le nombre d'heures de travail | ≤ 036 |
| Attenuation @1550 nm | Le nombre d'heures de travail | ≤ 025 |
| Perte de macrobendement @1550nm | dB | ≤ 008 |
| Perte de macrobendement @ 1265nm | dB | ≤ 025 |
Construction de câbles
| Composant | Définition |
|---|---|
| Fibre optique | Nombre de fibres: 1, couleur: rouge |
| Fibre tampon étroite | Matériau: LSZH, diamètre: 0,85 ± 0,05 mm, couleur: rouge, longueur de décapage unique: 5-8 mm |
| Membre de la force | Matériau: fils d'aramide |
| Vêtements à talons | Matériau: TPU, diamètre: 3,0 ± 0,2 mm, couleur: noir |
Caractéristiques mécaniques et environnementales
| Point d'essai | Définition |
|---|---|
| Résistance à la traction | IEC 60794-1-2-E1: 800N à court terme, 300N à long terme |
| Résistance à l'écrasement | IEC 60794-1-E3: à court terme 500N, à long terme 100N |
| Impact du câble | IEC 60794-1-E4: Aucun dommage au gilet extérieur et aux éléments intérieurs |
| Répéter le pliage | Le nombre d'équipements utilisés |
| Torsion | Pour l'utilisation de l'appareil de mesure |
| Coupe du câble | Pour l'utilisation de l'appareil, voir IEC 60794-1-E11. |
| Plage de température | Nombre d'émissions de CO2 |
| Radius de flexion | Statique 10 mm, dynamique 20 mm |
Applications
- Télécommunications
- Réseaux de télécommunications
- Termination du dispositif actif
- Réseaux de zone locale (LANS)
- Réseaux de traitement des données
- Équipement d'essai
- Réseaux à large bande (WANS)
Caractéristiques de performance
- Faible perte d'insertion et perte de réflexion élevée
- Bonne capacité d'échange
- Bonne durabilité
- Stabilité à haute température
- La norme est la suivante: Telcordia GR-326-CORE

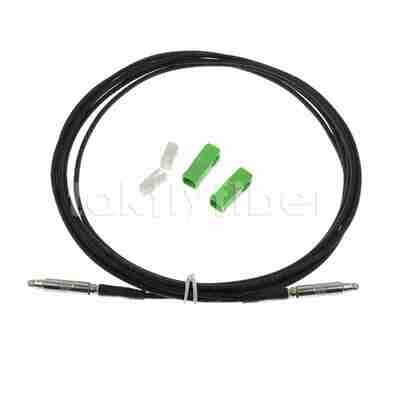

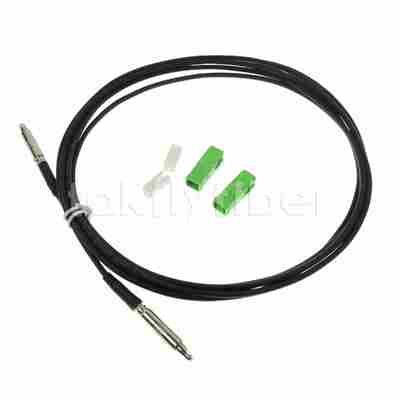

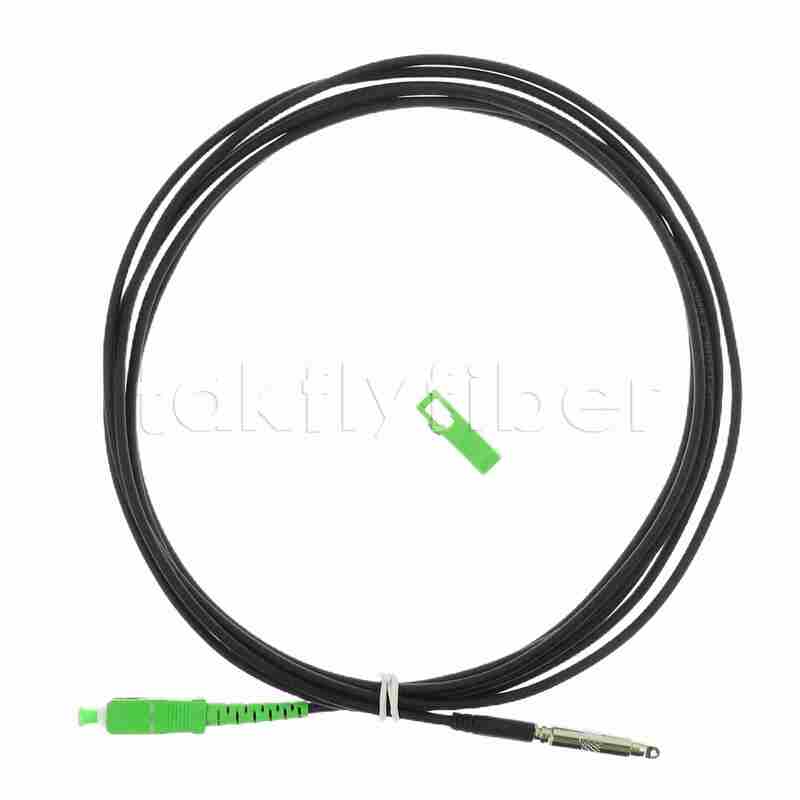

Images du produit
