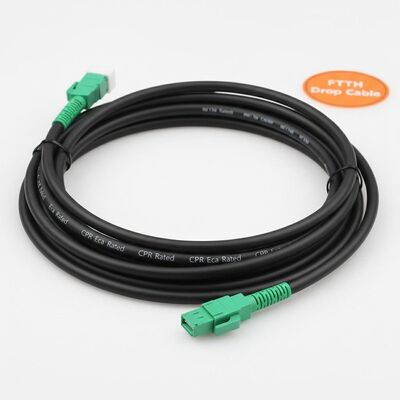

Cordon de brassage à fibre optique SC APC avec gaine noire en fibre TPU G657A2 et CPR Eca évalué pour câble de dérivation FTTH
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-SAP-SA-AS-3.0-TPU |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~4.69/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 10000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Cordon de brassage à fibre optique SC APC avec gaine noire en fibre TPU G657A2 et CPR Eca évalué pou | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | Le débit d'air doit être supérieur ou égal à 60 dB | Type de fibre: | Les données de l'échantillon doivent être fournies à l'autorité compétente de l'État membre où l'éch |
| Diamètre: | 3,0 mm | Type de connecteur: | APC |
| Matériau de la veste: | LSZH | Couleur: | Noir |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 5m ou personnalisé |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | G657A2 Corde à patch en fibre optique,Câble d'interface FTTH de la veste noire TPU,Cordon de brassage SC APC homologué CPR Eca |
||
Description de produit

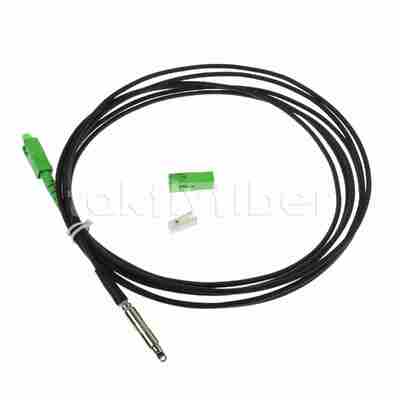

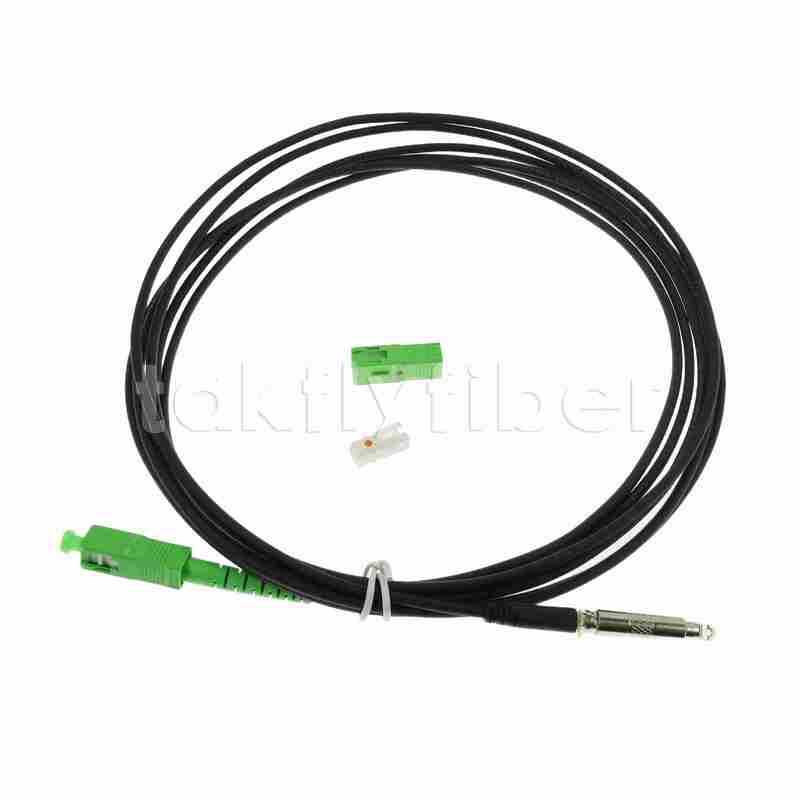

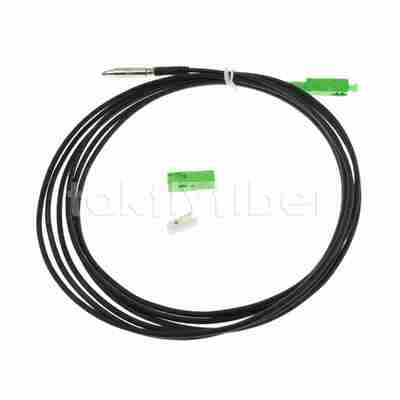

Assemblage de câble de patch FTTH pro-connecté avec le connecteur APC Bullet SC exclusif de Takfly et le câble TPU G657A2 Simplex à haute résistance à la traction.
Ce connecteur Bullet SC APC peut être enfilé à travers des tuyaux dont le diamètre intérieur est supérieur à 6 mm, ce qui le rend idéal comme câble final dans les projets FTTH.et équipements ONU/ONT, facilement accessibles et faciles à installer.
| Paramètre | Spécification |
|---|---|
| Type de face de bout | PC, UPC et APC |
| Type de fibre | Le numéro d'immatriculation du véhicule est: |
| Diamètre du câble | 3.0 mm |
| Perte d'insertion | ≤ 0,3 dB |
| Perte de rendement | Les tests de dépistage doivent être effectués sur des échantillons d'urine. |
| Répétabilité | ≤ 0,1 |
| Durabilité | ≤ 0,2 dB |
| Interchangeabilité | ≤ 0,2 dB |
| Résistance à la traction | > 200N |
| Température de fonctionnement | -20°C à 70°C |
| Température de stockage | -40°C à 80°C |
| Matériau de l'enveloppe extérieure | LSZH ou TPU Jacket noir |
| Radius de flexion (statique/dynamique) | 10D/20D |
| Longueur | Personnalisé |
| Nom de l'article | Paramètre | Unité | Les spécifications (SM G657A2/G657B3) |
|---|---|---|---|
| Diamètre du champ de mode | 1310 nm | μm | 8.2 à 9.0 |
| Diamètre du champ de mode | 1550 nm | μm | 9.1 à 10.1 |
| Diamètre du revêtement | μm | 125 ± 0.7 | |
| Non-circulaire du revêtement | Pourcentage | ≤ 07 | |
| Erreur de concentricité du revêtement du noyau | μm | ≤ 05 | |
| Diamètre du revêtement | μm | 245 ± 5 | |
| Couche non circulaire | Pourcentage | ≤ 60 | |
| Erreur de concentricité de revêtement-couchage | μm | ≤ 12 ans | |
| Longueur d'onde de coupure du câble | Nm | λcc ≤ 1260 | |
| Attenuation (maximum) | 1310 nm | Le nombre d'heures de travail | ≤ 036 |
| Attenuation (maximum) | 1550 nm | Le nombre d'heures de travail | ≤ 025 |
| Perte de macrobendance | 1 virage x rayon de 7,5 mm@1550 nm | dB | ≤ 008 |
| Perte de macrobendance | 1 virage x rayon de 7,5 mm@1265 nm | dB | ≤ 025 |
| Composant | Définition |
|---|---|
| Fibre optique | Nombre de fibres: 1, couleur: rouge |
| Fibre tampon étroite | Matériau: LSZH, diamètre: 0,85 ± 0,05 mm, couleur: rouge, longueur de décapage unique: 5-8 mm |
| Membre de la force | Matériau: fils d'aramide |
| Vêtements à talons | Matériau: TPU, diamètre: 3,0 ± 0,2 mm, couleur: noir |
| Le test | La norme | Résultats |
|---|---|---|
| Résistance à la traction | Le nombre d'équipements utilisés est déterminé par la norme IEC 60794-1-2-E1 | À court terme: 800N, à long terme: 300N |
| Résistance à l'écrasement | Pour l'utilisation de l'aéronef | À court terme: 500N, à long terme: 100N |
| Impact du câble | Pour l'utilisation de l'appareil de mesure | Aucun dommage sur la veste extérieure et les éléments intérieurs |
| Répéter le pliage | Le nombre d'équipements utilisés | Conformité |
| Torsion | Pour l'utilisation de l'appareil de mesure | Conformité |
| Coupe du câble | Pour l'utilisation de l'appareil, voir IEC 60794-1-E11. | Conformité |
| Plage de température | Pour les appareils électroniques | -20°C à +60°C |
| Radius de flexion | Statique | 10 mm |
| Radius de flexion | Dynamique | 20 mm |
- Télécommunications
- Réseaux de télécommunications
- Termination du dispositif actif
- Réseaux de zone locale (LANS)
- Réseaux de traitement des données
- Équipement d'essai
- Réseaux à large bande (WANS)
- Faible perte d'insertion et perte de réflexion élevée
- Bonne capacité d'échange
- Bonne durabilité
- Stabilité à haute température
- La norme est la suivante: Telcordia GR-326-CORE
Fondée en 2000 avec plus de 400 employés, Takfly a 21 ans d'expérience dans la fabrication de produits en fibre optique.adaptateurs, atténuateurs, séparateurs PLC, boîtes de terminaison WDM/CWDM/DWDM, connecteurs rapides, convertisseurs multimédias, commutateurs POE, émetteurs-récepteurs SFP et produits haute puissance.
La présente directive est destinée à assurer la conformité des produits de l'Union avec les normes de conformité énoncées à l'annexe II.
Elle a été créée en collaboration avec la société de services de téléphonie mobile, la société de téléphonie mobile, la société de téléphonie mobile, la société de téléphonie mobile, la société de téléphonie mobile, la société de téléphonie mobile, la société de téléphonie mobile, la société de téléphonie mobile.
Équipe de R&D avec plus de 26 ingénieurs, services OEM et ODM disponibles
Produits de haute qualité, prix compétitifs, livraison rapide (2-7 jours) et conseils professionnels pour aider les clients à développer leurs activités et à augmenter leurs ventes.
