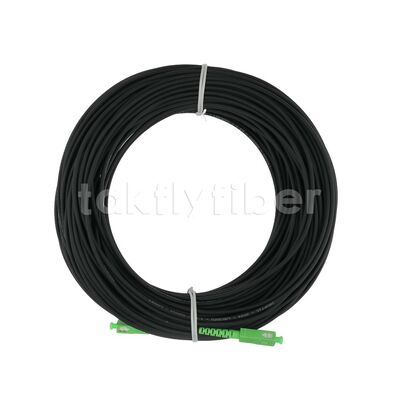

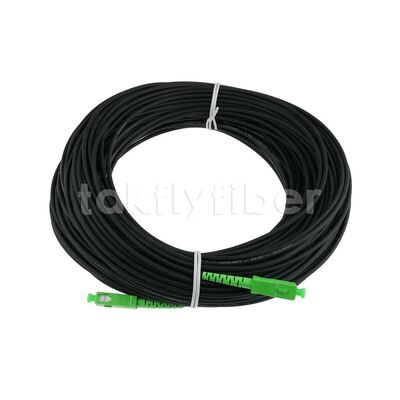

Câble de raccordement fibre optique monomode FTTH extérieur haute résistance 3.0 Kevlar noir TPU SCAPC vers SCAPC SM G657B3
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-3.0-TPU-SA-SA-20M |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~4.99/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement doit fournir les informations suivantes: |
| Capacité d'approvisionnement: | 10000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Câble de correction optique noir de fibre de mode unitaire de TPU SCAPC au SM G657B3 de SCAPC | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | Le débit d'air doit être supérieur ou égal à 60 dB | Type de fibre: | Les données de l'échantillon doivent être fournies à l'autorité compétente de l'État membre où l'éch |
| Diamètre: | 3,0 mm | Type de connecteur: | APC |
| Matériau de la veste: | TPU | Couleur: | noir |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 20m ou personnalisé |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000pcs / jour | ||
| Mettre en évidence: | Câble optique extérieur de fibre de FTTH,Cordon de raccordement SCAPC renforcé Kevlar,Câble fibre optique monomode G657B3 |
||
Description de produit
FTTH extérieur haute résistance 3,0 Kevlar TPU noir à mode unique câble de patch en fibre optique SC/APC à SC/APC SM G657B3
Cette fibre optique à mode unique ultra-bent BendCom® G.657.B3 présente des performances de flexion exceptionnelles, en particulier à un rayon de flexion de 5 mm. La répartition optimisée du profil de l'indice de réfraction assure une pleine compatibilité avec G.657La fibre.A2 en est la solution idéale pour les applications FTTH.
Comment commander le cordon de patch en fibre optique
- Type de connecteur: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
- Type de mode: mode unique (UPC et APC) / mode multi (PC)
- Diamètre du câble: 0,9 / 2,0 / 3,0 mm (diamètres personnalisés disponibles)
- Matériau de revêtement: PVC / LSZH
- Nombre de fibres: simple / double / 4 cœurs / 6 cœurs / 8 cœurs / 12 cœurs / 24 cœurs / 48 cœurs / 96 cœurs et plus
- Type de câble: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
- Longueur du cordon de patch: personnalisé selon vos besoins
- Pour les connecteurs MPO/MTP: spécifier la méthode (type A / type B / type C), le nombre de fibres mâles/femelles et le nombre de fibres (4/8/12/16/24/32)
3.0mm TPU Spécifications du câble de patch en fibre optique
| Paramètre | Spécification |
|---|---|
| Type de face de bout | Le nombre d'unités de production est déterminé par le nombre d'unités. |
| Type de fibre | SM G657A2 couleur rouge |
| Diamètre du câble | 30,0 ± 0,2 mm |
| Perte d'insertion | ≤ 0,25 dB pour ≥ 97% des connexions |
| Perte de rendement | APC ≥ 60 dB |
| Répétabilité | ≤ 0,1 |
| Durabilité | ≤ 0,2 dB |
| Interchangeabilité | ≤ 0,2 dB |
| Résistance à la traction | > 70N |
| Température de fonctionnement | -20°C à 70°C |
| Température de stockage | -40°C à 80°C |
| Matériau de l'enveloppe extérieure | Noir |
| Radius de flexion (statique/dynamique) | 10D/20D |
| Longueur | 3M, 7M, 50M, 100M, ou sur mesure |
Paramètres de la fibre
| Je ne veux pas. | Nom de l'article | Unité | Spécification (G657B3) |
|---|---|---|---|
| 1 | Mode Diamètre du champ @1310nm | μm | 8.2 à 9.0 |
| Démètre de champ de mode @1550nm | μm | 9.1 à 10.1 | |
| 2 | Diamètre du revêtement | μm | 125 ± 0.7 |
| 3 | Non-circulaire du revêtement | Pourcentage | ≤ 07 |
| 4 | Erreur de concentricité du revêtement du noyau | μm | ≤ 05 |
| 5 | Diamètre du revêtement | μm | 245 ± 5 |
| 6 | Couche non circulaire | Pourcentage | ≤ 60 |
| 7 | Erreur de concentricité de revêtement-couchage | μm | ≤ 12 ans |
| 8 | Longueur d'onde de coupure du câble | Nm | λcc ≤ 1260 |
| 9 | Attenuation @1310 nm | Le nombre d'heures de travail | ≤ 036 |
| Attenuation @1550 nm | Le nombre d'heures de travail | ≤ 025 | |
| 10 | Perte de macrobendement @1550nm | dB | ≤ 008 |
| Perte de macrobendement @ 1265nm | dB | ≤ 025 |
Dimensions et construction des câbles
| Composant | Définition |
|---|---|
| Fibre optique | Nombre de fibres: 1, couleur: rouge |
| Fibre tampon étroite | Matériau: LSZH, diamètre: 0,85 ± 0,05 mm, couleur: rouge, longueur de décapage unique: 5-8 mm |
| Membre de la force | Matériau: fils d'aramide |
| Vêtements à talons | Matériau: TPU, diamètre: 3,0 ± 0,2 mm, couleur: noir |
Scénarios d'application
- FTTH (Fibre à la maison)
- Applications domestiques telles que le câble à fibre optique invisible
- Occasions avec des exigences particulières pour le rayon de flexion
Caractéristiques
- Structure simple, poids léger et résistance à la traction élevée
- Conception spéciale des rainures pour faciliter le décapage et l'épissage, l'installation et l'entretien simplifiés
- Deux fils d'acier parallèles assurent la résistance à la traction
- Résistance à l'écrasement et souplesse
- Enveloppe à faible teneur en fumée, zéro halogène et ignifuge, respectueuse de l'environnement et sûre
Pourquoi choisir TAKFLY - Nos avantages
- Fabricant professionnel:Plus de 25 ans d'expérience dans les produits en fibre optique avec achat à guichet unique
- Équipe d' experts:450 ouvriers d'assemblage et plus, 26 ingénieurs de R&D
- Équipement de pointe:16 machines d'injection allemandes, plus de 10 lignes de production de câbles
- Tests complets:Plus de 30 machines d'essai, y compris les instruments d'essai OTDR, 3D, VFL, IL&RL
- Services de fabrication d'appareils électroniquesMarque personnalisée disponible
- Présence mondiale:Des expositions dans le monde entier dont OFC, ECOC, CommunicAsia
- Assistance 24 heures sur 24 et 7 jours sur 7.Services complets après-vente
Contrôle de la qualité
- Inspection des matières premières avant la production
- Inspection complète après chaque procédé
- Inspection complète du produit fini
- Vérification de la qualité avant expédition
Livraison et expédition
- Les échantillons:1 à 3 jours ouvrables
- Production de masse:3-7 jours ouvrables
- Emballage:Options de sacs en plastique, carton et palettes
- Méthodes de transport:DHL, UPS, FEDEX, TNT, EMS (3 à 5 jours), fret maritime ou aérien
Conditions de paiement
T/T, Paypal, Western Union et L/C sont disponibles. Prix compétitifs pour les grandes quantités.
