Émetteur-récepteur optique TK-XX24-3LCD40 1,25 Gbit/s CWDM SFP, portée de 40 km
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-XX24-3LCD40 |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement doit fournir les informations suivantes: |
| Capacité d'approvisionnement: | 1000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Émetteur-récepteur optique TK-XX24-3LCD40 1,25 Gbit/s CWDM SFP, portée de 40 km | Largeur spectrale (-20dB): | 1 nanomètre |
|---|---|---|---|
| Taux de suppression du mode latéral: | 30 dB | De puissance de sortie moyen: | -5-0 dBm |
| Rapport d'extinction: | 9 dB | Différence de swing d'entrée de données: | 400-1800 mV |
| Sensibilité au récepteur: | -23 dBm | Surcharge de récepteur: | -3 dbm |
| Température de boîtier de fonctionnement: | 0 à +70°C | Garantie: | 1 an, maintenance à vie |
| Marque de fibre: | Corning, YOFC, OFS et Draka | ||
| Mettre en évidence: | Émetteur-récepteur optique SFP CWDM 40km,1Module émetteur-récepteur SFP de 25 Gbps,Module émetteur-récepteur optique portée 40km |
||
Description de produit
TK-XX24-3LCD40 Émetteur-récepteur optique SFP CWDM 1.25 Gbit/s, portée de 40 km
TK-XX24-3LCD40
Émetteur-récepteur optique SFP CWDM 1.25 Gbit/s, portée de 40 km
Aperçu du produit
Les émetteurs-récepteurs SFP sont des modules haute performance et économiques prenant en charge un débit de données double de 1,25 Gbit/s et une distance de transmission de 40 km avec une fibre monomode. L'émetteur-récepteur se compose de trois sections : un émetteur laser CWDM DFB non refroidi, une photodiode PIN intégrée à un préamplificateur à transimpédance (TIA) et une unité de contrôle MCU. Tous les modules satisfont aux exigences de sécurité laser de classe I.
Les émetteurs-récepteurs sont compatibles avec l'accord multi-sources (MSA) SFP et SFF-8472. Pour plus d'informations, veuillez vous référer à SFP MSA.
Applications
- Gigabit Ethernet
- Canal Fibre
- Interface commutateur à commutateur
- Applications de fond de panier commuté
- Interface routeur/serveur
- Autres systèmes de transmission optique
Principales caractéristiques
- Débit de données de 1,25 Gbit/s
- Laser FP 1310 nm et phot détecteur PIN pour une transmission de 2 km avec MMF
- Conforme à SFP MSA et SFF-8472 avec réceptacle LC duplex
- Surveillance diagnostique numérique : étalonnage interne ou étalonnage externe
- Compatible avec SONET OC-24-LR-1
- Conforme à la directive RoHS
- Alimentation unique +3,3 V
- Plage de température de fonctionnement : 0 °C à +70 °C (Commercial) / -40 °C à +85 °C (Industriel)
Spécifications techniques
Remarques :
- Connecté directement aux broches d'entrée de données TX. Couplé en courant alternatif par la suite.
- Ou circuit ouvert.
- Dans une terminaison différentielle de 100 ohms
- 20 - 80 %
- La perte de signal est LVTTL. La logique 0 indique un fonctionnement normal ; la logique 1 indique qu'aucun signal n'est détecté.
- La sensibilité du récepteur est conforme à la modulation sinusoïdale de l'alimentation de 20 Hz à 1,5 MHz jusqu'à la valeur spécifiée appliquée via le réseau de filtrage de l'alimentation recommandé.

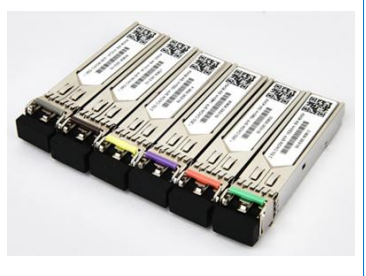

Images du produit
Pourquoi choisir TAKFLY
- Plus de 25 ans d'expérience dans la fabrication de produits à fibre optique
- Plus de 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
- Plus de 10 ingénieurs R&D dédiés à l'innovation
- 16 machines d'injection importées d'Allemagne et lignes de production
- Plus de 30 machines de test, dont OTDR, 3D, VFL, instruments de test IL&RL
- Équipement de test complet : testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de mesure de puissance, contrôleurs de lumière
- Marque OEM acceptée
- Participation à des expositions mondiales : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Contrôle de qualité
- Contrôle ponctuel des matières premières avant la production
- Inspection complète après chaque processus individuel
- Contrôles complets de la production à moitié terminée
- Inspection complète des produits finis avant l'emballage
- Contrôles ponctuels avant expédition
Informations de livraison
- Échantillons : 1 à 3 jours ouvrables
- Commandes de production de masse : 3 à 7 jours ouvrables
- Emballage : sacs en plastique, cartons et palettes disponibles sur demande
Foire aux questions
Q1 : Comment puis-je obtenir votre catalogue et votre liste de prix ?
Veuillez fournir votre e-mail ou vos coordonnées via notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2 : Puis-je négocier les prix ?
Oui, nous pouvons envisager des remises pour plusieurs chargements de conteneurs de marchandises mixtes.
Q3 : Combien coûteront les frais d'expédition ?
Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition. Nous vous fournirons les frais sur demande.
Q4 : Puis-je vous rendre visite ?
Bien sûr ! Notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5 : Et s'il y a un problème de qualité lorsque nous recevons la marchandise ?
Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence. Notre service de contrôle qualité enquêtera et fournira les meilleures solutions, ainsi que la mise en œuvre d'améliorations de la qualité pour la production future.
Q6 : Quelles sont vos conditions d'emballage ?
Nous emballons généralement les marchandises dans des boîtes blister et des cartons, mais nous pouvons répondre aux demandes d'emballage personnalisées des clients.
Q7 : Quelles sont vos conditions de paiement ?
T/T 30 % comme acompte et 70 % du solde avant la livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8 : Quelles sont vos conditions de livraison ?
EXW, FOB, CFR, CIF, DDU
Q9 : Qu'en est-il de votre délai de livraison ?
Généralement 5 à 7 jours ouvrables après réception du paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité commandée.
Q10 : Pouvez-vous produire selon les échantillons ?
Oui, nous pouvons fabriquer des produits en fonction de vos échantillons ou de vos dessins techniques.
Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter à tout moment !
