Fibre optique, kit de sortie pré-terminé (PTO)
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-48F-SC-OS2-50M |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement doit fournir les informations suivantes: |
| Capacité d'approvisionnement: | 1000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Fibre optique, kit de sortie pré-terminé (PTO) | Type de fibre: | G657A2 |
|---|---|---|---|
| Diamètre du champ de mode: | 1310/1550 | Diamètre de revêtement: | 125,0 ± 0,7 |
| Diamètre de revêtement: | 242 ± 7 | Coefficient d'atténuation: | <=0,35 |
| Niveau de contrainte de preuve: | ≥ 100 | Nombre de fibres optiques: | 1/2/4Couleur naturelle/Rouge Bleu Vert Jaune |
| Matériau de la sous-unité: | Lszh | Matériau du membre de force: | Fil d'aramide |
| Marque de fibre: | Corning, YOFC, OFS et Draka | ||
| Mettre en évidence: | kit de prise optique pré-terminée,Boîte optique d'arrêt de fibre,kit PTO fibre optique |
||
Description de produit
Kit de prise pré-terminée à fibre optique (PTO)
Aperçu du produit

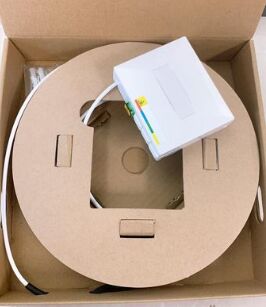

Le kit de prise pré-terminée (PTO) est conçu pour une installation rapide et simple dans les déploiements de fibre optique jusqu'au domicile (FTTH) et de fibre optique jusqu'à l'entreprise (FTTB). Ce kit complet comprend un boîtier de prise à fibre optique discret préchargé avec des adaptateurs et un câble pré-terminé, emballé de manière pratique avec une bobine de câble à l'intérieur d'un carton de protection.
Avec le système PTO, l'installation du câble de raccordement final et de la prise à fibre optique devient un processus exceptionnellement simple et efficace. Les installateurs peuvent rapidement retirer le câble chargé sur bobine du carton et monter la prise pré-terminée directement sur le mur à l'aide de vis, sans avoir besoin d'ouvrir la prise et de perturber les terminaisons de fibre internes. Alternativement, le PTO peut être facilement encliqueté sur un rail DIN standard.
L'installation du PTO élimine la nécessité d'outils spécialisés ou d'une expertise technique, supprimant ainsi le besoin de terminaison ou d'épissure sur site. Cela se traduit par des réductions significatives du temps d'installation, des coûts et des taux de défaillance par déploiement client.
Caractéristiques du produit
- Connecteurs SC ou LC avec adaptateurs à obturateur
- Disponible en finitions de face UPC et APC
- Fibre monomode G657A2 (autres disponibles sur demande)
- Installation rapide sans outil
- Câble LSZH d'intérieur de 4 mm (autres disponibles sur demande)
- Plusieurs options de longueur de câble
- Configurations à 1, 2 ou 4 fibres
- Large plage de températures de fonctionnement
- Conforme RoHS
- Le câble optique est conforme aux normes CPR Dca
Spécifications du produit
| Article | Unité | Spécification |
|---|---|---|
| Diamètre du champ modal G.657A2 | 1310nm | 8,6 ± 0,4 mm |
| Diamètre du champ modal G.657A2 | 1550nm | 9,6 ± 0,5 mm |
| Diamètre de la gaine | mm | 125,0 ± 0,7 |
| Non-circularité de la gaine | % | ≤ 0,8 |
| Erreur de concentricité du cœur | mm | ≤ 0,5 |
| Diamètre du revêtement | mm | 242 ± 7 |
| Erreur de concentricité du revêtement/de la gaine | mm | ≤ 12 |
| Longueur d'onde de coupure du câble | nm | ≤ 1260 |
| Coefficient d'atténuation | 1310nm | ≤ 0,35 dB/km |
| Coefficient d'atténuation | 1550nm | ≤ 0,21 dB/km |
| Perte de macro-courbure (1 tour, rayon de 10 mm) | 1550nm | ≤ 0,75 dB/km |
| Perte de macro-courbure (1 tour, rayon de 10 mm) | 1625nm | ≤ 1,5 dB/km |
| Niveau de contrainte de preuve | kpsi | ≥ 100 |
Structure du câble
| Articles | Descriptions | 1 fibre | 2 fibres | 4 fibres |
|---|---|---|---|---|
| Fibre optique | Nombre de fibres | 1 | 2 | 4 |
| Fibre optique | Couleur | Couleur naturelle | Rouge Bleu | Vert Jaune |
| Sous-unité | Couleur | Rouge | Rouge / Bleu | Rouge |
| Sous-unité | Matériau | LSZH | ||
| Sous-unité | Diamètre | Fibre micro-grappe de 1,0 mm | Fibre micro-grappe de 1,1 mm | Fibre micro-grappe de 1,1 mm |
| Élément de résistance | Matériau | Fil d'aramide | ||
| Gaine | Matériau | LSZH Anti-UV | ||
| Gaine | Couleur | Blanc | ||
| Gaine | Diamètre | 4,0±0,2 mm | ||
Images du produit
Caractéristiques mécaniques et environnementales
| Articles | Descriptions |
|---|---|
| Résistance à la traction | Court terme : 200N, Long terme : 100N |
| Résistance à l'écrasement | Court terme : 400N/100mm, Long terme : 200N/100mm |
| Rayon de courbure | Dynamique : ≥20D, Statique : ≥10D |
| Plage de températures | -20℃ à +70℃ |
Données techniques pour la prise
| Description | Valeur |
|---|---|
| Dimensions (H x L x P) | 83 x 100 x 30 mm |
| Type d'adaptateur | SC simplex, à obturateur |
| Capacité en fibres | 4 fibres |
| IL du connecteur | 0,30 dB |
| RL du connecteur | 60 dB (APC), 50 dB (UPC) |
Pourquoi choisir TAKFLY
- Plus de 25 ans d'expérience dans la fabrication de produits à fibre optique
- Plus de 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
- Plus de 10 ingénieurs R&D dédiés
- 16 ensembles de machines d'injection importées d'Allemagne et 16 lignes de production
- Plus de 30 ensembles de machines d'essai, dont OTDR, 3D, VFL, instruments de test IL et RL, testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de mesure de puissance et contrôleurs de lumière
- Marque OEM disponible
- Participation active aux principales expositions de l'industrie, notamment OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia et Global Source Electronic Exhibition
Contrôle qualité
- Inspection des matières premières entrantes avec des contrôles ponctuels avant la production
- Inspection complète après l'achèvement de chaque processus individuel
- Inspection complète des étapes de production à moitié terminées
- Inspection complète des produits finis avant l'emballage
- Contrôles ponctuels finaux avant l'expédition
Informations de livraison
- Échantillons : 1 à 3 jours ouvrables
- Commandes de production de masse : 3 à 7 jours ouvrables
- Emballage : Sacs en plastique, cartons et palettes disponibles selon les exigences du client
Foire aux questions
Q1 : Comment puis-je obtenir votre catalogue et votre liste de prix ?
R1 : Veuillez fournir votre adresse e-mail ou vos coordonnées via notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2 : Puis-je négocier les prix ?
R2 : Oui, nous pouvons envisager des remises pour plusieurs chargements de conteneurs de marchandises mixtes.
Q3 : Combien coûteront les frais d'expédition ?
R3 : Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition. Nous vous fournirons les frais sur demande.
Q4 : Puis-je vous rendre visite ?
R4 : Bien sûr, notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5 : Que se passe-t-il en cas de problème de qualité lorsque nous recevons la marchandise ?
R5 : Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence. Notre service de contrôle qualité enquêtera et fournira les meilleures solutions, ainsi que la mise en œuvre d'améliorations pour la production future.
Q6 : Quelles sont vos conditions d'emballage ?
R6 : L'emballage standard comprend des boîtes blister et des cartons. Nous acceptons également les spécifications d'emballage personnalisées des clients.
Q7 : Quelles sont vos conditions de paiement ?
R7 : T/T 30 % d'acompte, avec un solde de 70 % dû avant la livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8 : Quelles sont vos conditions de livraison ?
R8 : Les conditions de livraison disponibles incluent EXW, FOB, CFR, CIF, DDU.
Q9 : Qu'en est-il de votre délai de livraison ?
R9 : Généralement, la livraison prend 5 à 7 jours ouvrables après réception du paiement anticipé. Le délai spécifique dépend des types de produits et des quantités commandées.
Q10 : Pouvez-vous produire selon les échantillons ?
R10 : Oui, nous pouvons fabriquer des produits en fonction de vos échantillons ou de vos dessins techniques.
Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter à tout moment !
