Kit de sortie pré-terminé en fibre optique (PTO) pour le réseau de terrain Fttx rapide et facile à installer
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-48F-SC-OS2-50M |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 1000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Fibre optique, kit de sortie pré-terminé (PTO) | Type de fibre: | G657A2 |
|---|---|---|---|
| Diamètre du champ de mode: | 1310/1550 | Diamètre de revêtement: | 125,0 ± 0,7 |
| Diamètre de revêtement: | 242 ± 7 | Coefficient d'atténuation: | <=0,35 |
| Niveau de contrainte de preuve: | ≥ 100 | Nombre de fibres optiques: | 1/2/4Couleur naturelle/Rouge Bleu Vert Jaune |
| Matériau de la sous-unité: | LSZH | Matériau du membre de force: | Fil d'aramide |
| Marque de fibre: | Corning, YOFC, OFS, Draka | ||
| Mettre en évidence: | kit de prise optique pré-terminée,Boîte optique d'arrêt de fibre,kit PTO fibre optique |
||
Description de produit
Kit de sortie pré-terminé (PTO) à fibre optique pour réseau de terrain Fttx, rapide et facile à installer
Présentation du kit de prise pré-terminée à fibre optique

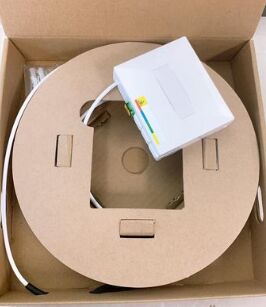

Le kit de prise pré-terminée (PTO) est conçu pour une installation rapide et simple dans les déploiements Fibre to the Home (FTTH) et Fibre to the Business (FTTB). Ce kit complet comprend un boîtier de sortie fibre optique discret préchargé avec des adaptateurs et un câble pré-terminé, commodément emballé avec une bobine de câble dans un carton de protection.
Avec le système PTO, l'installation du câble de dérivation final et de la sortie fibre optique devient un processus exceptionnellement simple et efficace. Les installateurs peuvent rapidement retirer le câble chargé en bobine du carton et monter la prise pré-terminée directement au mur à l'aide de vis, sans avoir besoin d'ouvrir la prise et de perturber les terminaisons internes de la fibre. Alternativement, la prise de force peut être facilement encliquetée sur un rail DIN standard.
L'installation de la prise de force élimine le besoin d'outils spécialisés ou d'expertise technique, supprimant ainsi le besoin de terminaison ou d'épissure sur site. Cela se traduit par des réductions significatives du temps d’installation, des coûts et des taux d’échec par déploiement client.
Caractéristiques du kit de sortie pré-terminé à fibre optique
- Connecteurs SC ou LC avec adaptateurs à obturateur
- Disponible en finitions de face d'extrémité UPC et APC
- Fibre monomode G657A2 (autres disponibles sur demande)
- Installation rapide sans outil
- Câble LSZH intérieur 4 mm (autres disponibles sur demande)
- Plusieurs options de longueur de câble
- Configurations à 1, 2 ou 4 fibres
- Large plage de températures de fonctionnement
- Conforme RoHS
- Le câble optique répond aux normes de conformité CPR Dca
Spécifications du kit de sortie pré-terminé à fibre optique
| Article | Unité | Spécification |
|---|---|---|
| Diamètre du champ de mode G.657A2 | 1310 nm | 8,6 ± 0,4 mm |
| Diamètre du champ de mode G.657A2 | 1550 nm | 9,6 ± 0,5 mm |
| Diamètre du bardage | mm | 125,0 ± 0,7 |
| Non-circularité du revêtement | % | ≤ 0,8 |
| Erreur de concentricité du noyau | mm | ≤ 0,5 |
| Diamètre du revêtement | mm | 242 ± 7 |
| Erreur de concentricité revêtement/bardage | mm | ≤ 12 |
| Longueur d'onde de coupure du câble | nm | ≤ 1260 |
| Coefficient d'atténuation | 1310 nm | ≤ 0,35 dB/km |
| Coefficient d'atténuation | 1550 nm | ≤ 0,21 dB/km |
| Perte de macro-courbure (1 tour, rayon 10 mm) | 1550 nm | ≤ 0,75 dB/km |
| Perte de macro-courbure (1 tour, rayon 10 mm) | 1625 nm | ≤ 1,5 dB/km |
| Niveau de contrainte de preuve | kpsi | ≥ 100 |
Structure du câble
| Articles | Descriptions | 1 fibre | 2 Fibres | 4 Fibres |
|---|---|---|---|---|
| Fibre Optique | Nombre de fibres | 1 | 2 | 4 |
| Fibre Optique | Couleur | Couleur naturelle | Rouge Bleu | Vert Jaune |
| Sous-unité | Couleur | Rouge | Rouge / Bleu | Rouge |
| Sous-unité | Matériel | LSZH | ||
| Sous-unité | Diamètre | Fibre micro-cluster de 1,0 mm | Fibre micro-cluster de 1,1 mm | Fibre micro-cluster de 1,1 mm |
| Membre fort | Matériel | Fil d'aramide | ||
| Gaine | Matériel | LSZH Anti-UV | ||
| Gaine | Couleur | Blanc | ||
| Gaine | Diamètre | 4,0 ± 0,2 mm | ||
Kit de prise pré-terminée à fibre optique Images
Caractéristiques mécaniques et environnementales
| Articles | Descriptions |
|---|---|
| Résistance à la traction | Court terme : 200N, Long terme : 100N |
| Résistance à l'écrasement | Court terme : 400 N/100 mm, Long terme : 200 N/100 mm |
| Rayon de courbure | Dynamique : ≥20D, Statique : ≥10D |
| Plage de température | -20℃ à +70℃ |
Données techniques pour la prise
| Description | Valeur |
|---|---|
| Dimensions (H x L x P) | 83x100x30mm |
| Type d'adaptateur | SC simplex, avec volets |
| Capacité fibre | 4 fibres |
| Connecteur IL | 0,30 dB |
| Connecteur RL | 60 dB (APC), 50 dB (UPC) |
Pourquoi choisir TAKFLY ?
- Plus de 26 ans d'expérience dans la fabrication de produits à fibre optique
- Plus de 450 monteurs avec plus de 3 ans d'expérience
- 10+ ingénieurs R&D dédiés
- 16 ensembles de machines d'injection importées d'Allemagne et 16 lignes de production
- Plus de 30 ensembles de machines de test, notamment des instruments de test OTDR, 3D, VFL, IL et RL, des testeurs de résistance à la tension, des testeurs de résistance à l'écrasement, des testeurs de wattmètre et des vérificateurs de lumière
- Marque OEM disponible
- Participation active aux principales expositions de l'industrie, notamment OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia et Global Source Electronic Exhibition.
Contrôle de qualité
- Inspection à l'entrée des matières premières avec contrôles ponctuels avant la production
- Inspection complète après l'achèvement de chaque processus individuel
- Inspection complète des étapes de production à moitié terminées
- Inspection complète du produit fini avant l’emballage
- Derniers contrôles ponctuels avant expédition
Informations de livraison
- Échantillons : 1-3 jours ouvrables
- Commandes de production de masse : 3 à 7 jours ouvrables
- Emballage : Sacs en plastique, cartons et palettes disponibles selon les exigences du client
Foire aux questions
Q1 : Comment puis-je obtenir votre catalogue et votre liste de prix ?
A1 : Veuillez fournir votre e-mail ou vos coordonnées via notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2 : Puis-je négocier les prix ?
A2 : Oui, nous pouvons envisager des réductions pour plusieurs conteneurs de marchandises mélangées.
Q3 : À combien s’élèveront les frais d’expédition ?
A3 : Les frais d’expédition dépendent de la taille de votre envoi et de la méthode d’expédition. Nous fournirons des frais sur demande.
Q4 : Puis-je vous rendre visite ?
A4 : Certes, notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5 : Que se passe-t-il s'il y a un problème de qualité lorsque nous recevons les marchandises ?
A5 : Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence. Notre service QC étudiera et fournira les meilleures solutions, tout en mettant en œuvre des améliorations pour la production future.
Q6 : Quelles sont vos conditions d’emballage ?
A6 : L’emballage standard comprend les blisters et les cartons. Nous acceptons également les spécifications d'emballage personnalisées des clients.
Q7 : Quelles sont vos conditions de paiement ?
A7 : Dépôt T/T de 30 %, avec solde de 70 % dû avant la livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8 : Quelles sont vos conditions de livraison ?
A8 : Les conditions de livraison disponibles incluent EXW, FOB, CFR, CIF, DDU.
Q9 : Qu'en est-il de votre délai de livraison ?
A9 : Généralement, la livraison prend 5 à 7 jours ouvrables après réception du paiement anticipé. Le calendrier spécifique dépend des types de produits et des quantités commandées.
Q10 : Pouvez-vous produire selon les échantillons ?
A10 : Oui, nous pouvons fabriquer des produits basés sur vos échantillons ou dessins techniques.
