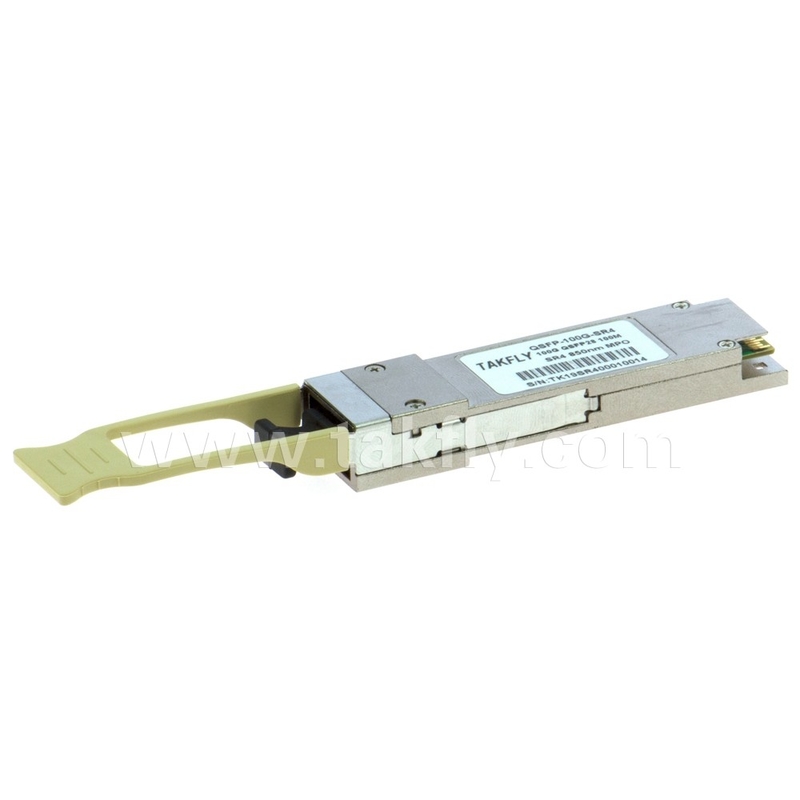

100 Gbps QSFP28 SR4 850nm 100m MPO avec émetteur-récepteur DDM Jusqu'à 27,952 Gbps Débit de données par canal
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$0.01 ~ US$1200/PC |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Ratio: | 50 à 50% | Longueur d'onde centrale: | 1450nm |
|---|---|---|---|
| perte d'insertion: | ≤ 0,3 dB | Poids du colis: | 10G |
| Type de colis: | Fibre nue, tube lâche de 900 mm, câble de 2 mm | Wavelegth: | 1310 nm |
| Alignement des axes: | Axe lent ou axe rapide | Plage de longueur d'onde: | 1310nm, 1550nm |
| Application du projet: | Systèmes de communication optique | Rapport de diviseur: | 98/2 |
| Température de stockage: | -40 à +85°C | Numéro d'accès: | 1X2 |
| Longueur de la fibre: | 1m | Les fibres: | Une fibre de 980 nm de PM Corning |
| Capacité de traitement de la puissance: | Le pouvoir suprême | ||
| Mettre en évidence: | Transcepteur 100M QSFP28 SR4,Émetteur-récepteur QSFP28 SR4 de 100 Gbps,Émetteur-récepteur 850 nm QSFP28 SR4 |
||
Description de produit
- TKQS28-100G-SR4sont conçus pour une utilisation dans 100 gigabit par seconde liens sur les fibres multimode. Ils sont conformes au QSFP28 MSA et IEEE 802.3bm
- La partie émetteur optique de l'émetteur-récepteur intègre un VCSEL à 4 canaux (cavité verticale Laser émettant en surface) Array, un tampon d'entrée à 4 canaux et un pilote laser, des moniteurs de diagnostic, des blocs de contrôle et de biais. Pour le contrôle du module, l'interface de commande intègre une interface série de deux câbles de signaux d'horloge et de données. Moniteurs de diagnostic pour le biais VCSEL, température du module,tpuissance optique rançonnée,La puissance optique et la tension d'alimentation reçue sont implémentées et les résultats sont disponibles via l'interface TWS. Des seuils d'alarme et d'avertissement sont établis pour les attributs surveillés. Les drapeaux sont définis et les interruptions générées lorsque les attributs sont en dehors des seuils. Les drapeaux sont également définis et les interruptions générées pour la perte du signal d'entrée (LOS) et les conditions de défaut de l'émetteur. Tous les drapeaux sont verrouillés et resteront réglés même si la condition initiant le verrou efface et que l'opération reprend. Toutes les interruptions peuvent être masquées et les drapeaux sont réinitialisés en lisant le registre des drapeaux appropriés. La sortie optique s'établira pour la perte du signal d'entrée à moins que le silencieux ne soit désactivé. La détection des défauts ou la désactivation du canal via l'interface TWS désactiveront le canal. Les informations d'état, d'alarme / d'avertissement et de défaut sont disponibles via l'interface TWS.
- La partie récepteur optique de l'émetteur-récepteur intègre un réseau de photodiode à broches à 4 canaux, un réseau TIA à 4 canaux, un tampon de sortie à 4 canaux, des moniteurs de diagnostic et des blocs de contrôle et de biais. Les moniteurs de diagnostic pour la puissance d'entrée optique sont implémentés et les résultats sont disponibles via l'interface TWS. Des seuils d'alarme et d'avertissement sont établis pour les attributs surveillés. Les drapeaux sont définis et les interruptions générées lorsque les attributs sont en dehors des seuils. Les drapeaux sont également définis et les interruptions générées pour la perte de signal d'entrée optique (LOS). Tous les drapeaux sont verrouillés et resteront réglés même si la condition initiant le drapeau se dégage et que l'opération reprend. Toutes les interruptions peuvent être masquées et les drapeaux sont réinitialisés lors de la lecture du registre des drapeaux appropriés. La sortie électrique s'affellera pour la perte du signal d'entrée (sauf si le silence est désactivé) et la désactivation du canal via l'interface TWS. Les informations d'état et d'alarme / d'avertissement sont disponibles via l'interface TWS.
Caractéristiques
ØJusqu'à 27,952 Gbps de données par canal
ØLongueur de liaison maximale des liens de 100 m sur la fibre multimode OM3
ØTechnologie VCSEL à haute fiabilité 850 nm
ØÉlectriquement à chaud
ØDiagnostic numérique SFF-8436 conforme
ØConforme à QSFP28 MSA
ØPlage de température de fonctionnement du boîtier: 0°C à 70°C
ØDissipation de puissance <2,5 W
Applications
ØCentre de données
ØInfiniband Qdr
ØCanal à fibre
Standard
ØConforme à l'IEEE 802.3 BM
ØConforme à SFF-8436
ØRohs conforme.
Absolu Maximum Notes
|
Paramètre |
Symbole |
Min. |
Typ. |
Max. |
Unité |
Note |
|
Température de stockage |
Ts |
-40 |
- |
85 |
ºC |
|
|
Humidité relative |
Rh |
5 |
- |
95 |
% |
|
|
Tension d'alimentation |
VCC |
-0,3 |
- |
4 |
V |
|
|
Tension d'entrée du signal |
|
VCC-0.3 |
- |
VCC + 0,3 |
V |
|
Conditions de fonctionnement recommandées
|
Paramètre |
Symbole |
Min. |
Typ. |
Max. |
Unité |
Note |
|
Température de fonctionnement du boîtier |
Galerie |
0 |
- |
70 |
ºC |
Sans flux d'air |
|
Tension d'alimentation |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Courant d'alimentation |
ICC |
- |
|
750 |
mame |
|
|
Taux de données |
BR |
|
25.78125 |
|
GBP |
Chaque canal |
|
Distance de transmission |
TD |
|
- |
100 |
m |
OM3 Mmf |
Spécifications électriques
|
Paramètre |
Symbole |
Min |
Taper |
Max |
Unité |
Nte |
|
Tension d'alimentation |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Courant de fourniture |
ICC |
|
|
750 |
mame |
|
|
Émetteur |
||||||
|
Impédance différentielle d'entrée |
Rin |
|
100 |
|
Ω |
1 |
|
Swing d'entrée de données différentielles |
Vin, pp |
180 |
|
1000 |
mv |
|
|
Tolérance à tension d'entrée unique |
Vin |
-0,3 |
|
4.0 |
V |
|
|
Récepteur |
||||||
|
Swing de sortie de données différentielles |
Vout, pp |
300 |
|
850 |
mv |
2 |
|
Tension de sortie unique |
|
-0,3 |
|
4.0 |
V |
|
Notes:
1 et 1Connecté directement aux broches d'entrée de données TX. AC couplé par la suite.
2En terminaison différentielle de 100 Ω ohms.
Caractéristiques optiques
|
Paramètre |
Symbole |
Min |
Taper |
Max |
Unité |
Nte |
|
Émetteur |
||||||
|
Longueur d'onde centrale |
λ0 |
840 |
|
860 |
nm |
|
|
Puissance de lancement moyenne à chaque voie |
|
-8.4 |
|
2.4 |
dbm |
|
|
Largeur spectrale (RMS) |
σ |
|
|
0.6 |
nm |
|
|
Ratio d'extinction optique |
Er |
2 |
|
|
db |
|
|
Pénalité de l'émetteur et de la dispersion à chaque voie |
TDP |
|
|
4.3 |
db |
|
|
Tolérance à la perte de rendement optique |
Orl |
|
|
12 |
db |
|
|
Masque oculaire de sortie |
Conforme à l'IEEE 802.3bm |
|
||||
|
Récepteur |
||||||
|
Longueur d'onde du récepteur |
λin |
840 |
|
860 |
nm |
|
|
Sensibilité Rx par voie |
Rsens |
|
|
-10.3 |
dbm |
1 |
|
Puissance de saturation d'entrée (surcharge) |
PSAT |
2.4 |
|
|
dbm |
|
|
Réflectance du récepteur |
Rr |
|
|
-12 |
db |
|
Notes:
1 et 1Mesuré avec un PRBS 231-1 modèle de test, @ 25,78 Go / s, ber <10-12.
Affectation PIN
Figure 1 --- Pin du bloc de connecteur sur la carte hôte
|
Épingle |
Symbole |
Nom / description |
Nte |
|
1 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
2 |
Tx2n |
Entrée de données inversées dans l'émetteur |
|
|
3 |
Tx2p |
Sortie de données non inversée de l'émetteur |
|
|
4 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
5 |
Tx4n |
Entrée de données inversées dans l'émetteur |
|
|
6 |
Tx4p |
Sortie de données non inversée de l'émetteur |
|
|
7 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
8 |
Modsell |
Sélection du module |
|
|
9 |
Réinitialiser |
Réinitialisation du module |
|
|
10 |
Vccrx |
Récepteur d'alimentation 3.3 V |
2 |
|
11 |
SCL |
Horloge d'interface série à 2 fils |
|
|
12 |
SDA |
Données d'interface série à 2 fils |
|
|
13 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
|
|
14 |
Rx3p |
Sortie de données non inversée du récepteur |
|
|
15 |
RX3N |
Sortie de données inversée au récepteur |
|
|
16 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
17 |
Rx1p |
Sortie de données non inversée du récepteur |
|
|
18 |
RX1N |
Sortie de données inversée au récepteur |
|
|
19 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
20 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
21 |
RX2N |
Sortie de données inversée au récepteur |
|
|
22 |
Rx2p |
Sortie de données non inversée du récepteur |
|
|
23 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
24 |
RX4N |
Sortie de données inversée au récepteur |
1 |
|
25 |
Rx4p |
Sortie de données non inversée du récepteur |
|
|
26 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
27 |
Modprsl |
Module présent |
|
|
28 |
Intl |
Interrompre |
|
|
29 |
VCCTX |
Émetteur d'alimentation 3.3 V |
2 |
|
30 |
VCC1 |
Alimentation de 3,3 V |
2 |
|
31 |
Lpmode |
Mode de faible puissance,ne pas se connecter |
|
|
32 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
33 |
Tx3p |
Entrée de données non inversées de l'émetteur |
|
|
34 |
Tx3n |
Sortie de données inversée dans l'émetteur |
|
|
35 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
|
36 |
Tx1p |
Entrée de données non inversées de l'émetteur |
|
|
37 |
Tx1n |
Sortie de données inversée dans l'émetteur |
|
|
38 |
GND |
Sol de l'émetteur (Commun avec le terrain du récepteur) |
1 |
Notes:
1 et 1GND est le symbole du signal et de l'alimentation (puissance) commun pour les modules QSFP28. Tous sont communs dans le module QSFP28 et toutes les tensions du module sont référencées à ce potentiel, sauf indication contraire. Connectez-les directement au plan de sol du signal de la carte hôte.
2VCCRX, VCC1 et VCCTX sont les fournisseurs d'énergie de réception et de transmission et doivent être appliqués simultanément. Le filtrage d'alimentation de la carte hôte recommandée est illustré ci-dessous. VCC RX, VCC1 et VCC TX peuvent être connectés en interne dans le module d'émetteur-récepteur QSFP28 dans n'importe quelle combinaison. Les broches du connecteur sont chacune notées pour un courant maximum de 500 mA
Fonctions de diagnostic numérique
TKQS28-100G-SR4 Soutenir le protocole de communication série à 2 fils tels que définis dans le QSFP28 MSA.,wHICH permet un accès en temps réel aux paramètres de fonctionnement suivants
ŸTempérature de l'émetteur-récepteur
ŸCourant de biais laser
ŸPuissance optique transmise
ŸReçu de puissance optique
ŸTension d'alimentation des émetteurs-récepteurs
Il fournit également un système sophistiqué d'alarme et de drapeaux d'avertissement, qui peuvent être utilisés pour alerter les utilisateurs finaux lorsque des paramètres de fonctionnement particuliers sont en dehors d'une plage normale de set en usine.
Les informations d'exploitation et de diagnostic sont surveillées et rapportées par un contrôleur de rédaction de diagnostic numérique à l'intérieur de l'émetteur-récepteur, accessible via l'interface série à 2 fils. Lorsque le protocole série est activé, le signal d'horloge série (PIN SCL) est généré par l'hôte. Le bord positif horloge les données dans leQSFP28Émetteur-récepteur dans les segments de sa carte mémoire qui ne sont pas protégés par l'écriture.
Les bords négatifs horlogent les données duQSFP28émetteur-récepteur. Le signal de données série (PIN SDA) est bidirectionnel pour le transfert de données série. L'hôte utilise SDA en conjonction avec SCL pour marquer le début et la fin de l'activation du protocole série. Les souvenirs sont organisés comme une série de mots de données 8 bits qui peuvent être traités individuellement ou séquentiellement. L'interface série à 2 fils offre un accès séquentiel ou aléatoire aux paramètres à 8 bits, adressés de 00h à l'adresse maximale de la mémoire.
Cette clause définit la carte mémoire pour l'émetteur-récepteur QSFP28 utilisé pour l'ID série, la surveillance numérique et certaines fonctions de contrôle. L'interface est obligatoire pour tous les appareils QSFP28. La carte mémoire a été modifiée afin d'accueillir 4 canaux optiques et de limiter l'espace mémoire requis.La structure de la mémoire est indiquée dansFigure 2 -QSFP28 MAPE MÉMOIRE.L'espace mémoire est disposé en un espace d'adressage inférieur à une seule page de 128 octets et plusieurs pages d'espace d'adresse supérieure. Cette structure permet un accès opportun aux adresses dans la page inférieure, par exemple, les drapeaux et les moniteurs d'interruption. Les entrées critiques moins de temps, par exemple les informations sur l'ID série et les paramètres de seuil, sont disponibles avec la fonction de sélection de page. La structure fournit également une expansion d'adresse en ajoutant des pages supérieures supplémentaires au besoin. Par exemple, dansFigure 2Les pages supérieures 01 et 02 sont facultatives. La page supérieure 01 permet l'implémentation de la table de sélection de l'application et la page supérieure 02 fournit un espace de lecture / écriture utilisateur. La page inférieure et les pages supérieures 00 et 03 sont toujours implémentées. L'adresse d'interface utilisée est A0XH et est principalement utilisée pour les données critiques du temps comme la manipulation d'interruption dansafin d'activer une «lecture unique» pour toutes les données liées à une situation d'interruption. Après une interruption, INTL, a été affirmé, l'hôte peut lire le champ de drapeau pour déterminer le canal affecté et le type de drapeau.
Pour des informations plus détaillées, y compris les définitions de cartes mémoire, veuillez consulter leQSFP28Spécification MSA.
Figure 2-Carte mémoire QSFP28
Carte de mémoire inférieure
Les 128 octets inférieurs de l'espace d'adresses de bus série de 2 fils, voirTableau 1,est utilisé pour accéder à une variété de
mesures et fonctions de diagnostic, un ensemble de fonctions de contrôle et un moyen de sélectionner lequel des divers Les pages de carte de mémoire supérieure sont accessibles sur les lectures suivantes. Cette partie de l'espace d'adressage est toujours directement adressable et est donc choisi pour les fonctions de surveillance et de contrôle qui peuvent devoir être à plusieurs reprises accédé. La définition dejeLe champ de dentificateur est le même que la page 00h octet 128.
Tableau 1-Carte de mémoire inférieure
|
Adresse octet Adresse d'adresse de l'octet |
Description |
Taper |
|
0 |
Identifiant (1 octet) |
En lecture seule |
|
1-2 |
Statut (2 octets) |
En lecture seule |
|
3-21 |
Interrupter les drapeaux (19 octets) |
En lecture seule |
|
22-33 |
Moniteurs de module (12 octets) |
En lecture seule |
|
34-81 |
Moniteurs de canal (48 octets) |
En lecture seule |
|
82-85 |
Réservé (4 octets) |
En lecture seule |
|
86-97 |
Contrôle (12 octets) |
Lire / écrire |
|
98-99 |
Réservé (2 octets) |
Lire / écrire |
|
100-106 |
Masques de module et de canal (7 octets) |
Lire / écrire |
|
107-118 |
Réservé (12 octets) |
Lire / écrire |
|
119-122 |
Zone d'entrée de changement de mot de passe (facultatif) (4 octets) |
Lire / écrire |
|
123-126 |
Zone d'entrée de mot de passe (facultatif) (4 octets) |
Lire / écrire |
|
127 |
Octet de sélection de page |
Lire / écrire |
Bits indicateurs d'état
Les indicateurs d'état sont définis dans le tableau 2.
Tableau 2-Indicateurs d'état
|
Octet |
Peu |
Nom |
Description |
|
1 |
Tous |
Réservé |
|
|
2 |
7 |
Réservé |
|
|
|
6 |
Réservé |
|
|
|
5 |
Réservé |
|
|
|
4 |
Réservé |
|
|
|
3 |
Réservé |
|
|
|
2 |
Réservé |
|
|
|
1 |
Intl |
État numérique de la broche de sortie d'interruption INTL. |
|
|
0 |
Data_not_ready |
Indique l'émetteur-récepteur n'a pas encore atteint la puissance et les données de surveillance ne sont pas prêtes. Le bit reste élevé jusqu'à ce que les données soient prêtes à être lues, à quelle heure l'appareil définit le peu bas. |
Interrompre les drapeaux
Une partie de la carte mémoire (octets 3 à 21), formez un champ de drapeau. Dans ce domaine, l'état du défaut LOS et TX ainsi que des alarmes et des avertissements pour les différents éléments surveillés sont signalés. Pour le fonctionnement normal et l'état par défaut, les bits de ce champ ont la valeur de 0b. Pour les conditions définies de LOS, des alarmes et des avertissements de défaut, de module et de canal TX, le bit ou les bits appropriés sont définis, valeur = 1b. Une fois affirmé, les bits sont restés définis (verrouillées) jusqu'à ce qu'ils soient effacés par une opération de lecture qui inclut le bit affecté ou la réinitialisation par la broche de resetl. Les drapeaux d'interruption d'état du canal sont définis dansTableau 3.
Tableau 3 - Indicateurs d'interruption d'état du canal
|
Octet |
Peu |
Nom |
Description |
|
3 |
7 |
L-tx4 los |
Indicateur TX LOS verrouillé, canal 4 (pas de support) |
|
|
6 |
L-tx3 los |
Indicateur TX LOS verrouillé, canal 3 (pas de support) |
|
|
5 |
L-tx2 los |
Indicateur TX LOS verrouillé, canal 2 (pas de support) |
|
|
4 |
L-tx1 los |
Indicateur TX LOS verrouillé, canal 1 (pas de support) |
|
|
3 |
L-rx4 los |
Indicateur RX LOS verrouillé, canal 4 |
|
|
2 |
L-rx3 los |
Indicateur RX LOS verrouillé, canal 3 |
|
|
1 |
L-rx2 los |
Indicateur RX LOS verrouillé, canal 2 |
|
|
0 |
L-rx1 los |
Indicateur RX LOS verrouillé, canal 1 |
|
4 |
7-4 |
Réservé |
|
|
|
3 |
Fauteur L-TX4 |
Indicateur de défaut TX verrouillé, canal 4 |
|
|
2 |
Fauteur L-TX3 |
Indicateur de défaut TX verrouillé, canal 3 |
|
|
1 |
Défaut L-Tx2 |
Indicateur de défaut TX verrouillé, canal 2 |
|
|
0 |
Fauteur L-TX1 |
Indicateur de défaut TX verrouillé, canal 1 |
|
5 |
Tous |
Réservé |
|
Les drapeaux d'interruption du moniteur du module sont définis dans le tableau 4.
Tableau 4-Interrupteurs d'interruption du moniteur de module
|
Octet |
Peu |
Nom |
Description |
|
6 |
7 |
Alarme élevée en L-Temps |
Alarme à haute température verrouillée |
|
|
6 |
Alarme basse de la tente |
Alarme à basse température verrouillée |
|
|
5 |
AVERTISSEMENT HEUR |
Avertissement à haute température verrouillé |
|
|
4 |
Avertissement bas |
Avertissement à basse température verrouillé |
|
|
3-0 |
Réservé |
|
|
7 |
7 |
L-VCC High Alarm |
Alarme de tension d'alimentation élevée verrouillée |
|
|
6 |
Alarme basse L-VCC |
Alarme de tension à faible alimentation verrouillée |
|
|
5 |
L-VCC AVERTISSEMENT |
AVERTISSEMENT DE TENSION D'ALIMENTATION HAUTE |
|
|
4 |
L-VCC AVERTISSEMENT |
Avertissement de tension à faible alimentation verrouillée |
|
|
3-0 |
Réservé |
|
|
8 |
Tous |
Réservé |
|
Les drapeaux d'interruption du moniteur de canal sont définis dans le tableau 5
Tableau 5-Interrupteurs d'interruption du moniteur de canal
|
Octet |
Peu |
Nom |
Description |
|
9 |
7 |
Alarme élevée de puissance l-rx1 |
Alarme d'alimentation Rx élevée verrouillée, canal 1 |
|
|
6 |
Alarme basse alimentation l-rx1 |
Alarme d'alimentation Rx faible verrouillée, canal 1 |
|
|
5 |
L-R-Rx1 Power High Avertissement |
AVERTISSEMENT DE POWER RX HAUTE LOCT, canal 1 |
|
|
4 |
L-R-Rx1 Power Faible avertissement |
AVERTISSEMENT DE POWER RX LOI |
|
|
3 |
Alarme élevée de puissance l-rx2 |
Alarme d'alimentation Rx élevée verrouillée, canal 2 |
|
|
2 |
Alarme de faible puissance l-rx2 |
Alarme d'alimentation Rx faible verrouillée, canal 2 |
|
|
1 |
L-Rx2 Power High Avertissement |
AVERTISSEMENT DE POWER RX HIGHT LAT |
|
|
0 |
L-R-Rx2 Power Faible avertissement |
AVERTISSEMENT DE POWER RX LOI |
|
10 |
7 |
Alarme élevée de puissance l-rx3 |
Alarme d'alimentation Rx élevée verrouillée, canal 3 |
|
|
6 |
Alarme de faible puissance L-Rx3 |
Alarme d'alimentation Rx faible verrouillée, canal 3 |
|
|
5 |
L-R-Rx3 Power High Avertissement |
AVERTISSEMENT DE POWER RX HIGHT LAT |
|
|
4 |
L-R-RX3 Power Faible avertissement |
AVERTISSEMENT DE POWER RX LOI |
|
|
3 |
Alarme élevée de puissance l-rx4 |
Alarme d'alimentation Rx élevée verrouillée, canal 4 |
|
|
2 |
Alarme de faible puissance l-rx4 |
Alarme d'alimentation Rx à faible rx verrouillé, canal 4 |
|
|
1 |
L-R-Rx4 Power High Avertissement |
AVERTISSEMENT DE POWER RX HIGHT LAT |
|
|
0 |
L-R-RX4 AVERTISSEMENT AVERTISSEMENT |
AVERTISSEMENT DE POWER RX LOI |
|
11 |
7 |
ALARME élevée du biais L-TX1 |
Alarme de biais Tx élevé verrouillé, canal 1 |
|
|
6 |
Low Low Alarm de biais L-TX1 |
Alarme de biais Tx à faible tox, canal 1 |
|
|
5 |
LA-TX1 BAS AVERTISSEMENT |
Avertissement de biais Tx élevé verrouillé, canal 1 |
|
|
4 |
LOI LOI AVERTISSEMENT LOI |
AVERTISSEMENT DE BAS TX LOCT |
|
|
3 |
ALARME élevée du biais L-TX2 |
Alarme de polarisation TX élevé verrouillée, canal 2 |
|
|
2 |
Low Low Alarm de biais L-TX2 |
Alarme de biais Tx à faible tox, canal 2 |
|
|
1 |
LA-TX2 BAS AVERTISSEMENT |
Avertissement de biais Tx élevé verrouillé, canal 2 |
|
|
0 |
LOI LOI AVERTISSEMENT LOI |
AVERTISSEMENT DE BAS TX LOCT |
|
12 |
7 |
ALARME élevée du biais L-TX3 |
Alarme de biais Tx élevé verrouillé, canal 3 |
|
|
6 |
Low Low Alarm de biais L-TX3 |
Alarme de biais Tx à faible tox, canal 3 |
|
|
5 |
L-tx3 biais avertissement élevé |
Avertissement de biais Tx élevé verrouillé, canal 3 |
|
|
4 |
LOI LOI AVERTISSEMENT LOI |
AVERTISSEMENT DE BAS TX LOCT |
|
|
3 |
ALARME élevée du biais L-TX4 |
Alarme de biais Tx élevé verrouillé, canal 4 |
|
|
2 |
Low Alarm de biais L-TX4 |
Alarme de biais Tx à faible tox, canal 4 |
|
|
1 |
L-tx4 biais avertissement élevé |
Avertissement de biais Tx élevé verrouillé, canal 4 |
|
|
0 |
LOI LOI AVERTISSEMENT LOI |
AVERTISSEMENT DE BAS TX LOCT |
|
13 |
7 |
Alarme élevée L-Tx1 Power |
Alarme d'alimentation TX élevée verrouillée, canal 1 |
|
|
6 |
Alarme Low Low Low Low Alarm L-TX1 |
Alarme d'alimentation Tx à faible tox vertu, canal 1 |
|
|
5 |
AVERTISSEMENT POWER L-TX1 |
AVERTISSEMENT DE POWER TX HAUT |
|
|
4 |
L-tx1 Power Fow Warning |
AVERTISSEMENT DE POWER TX LOCT |
|
|
3 |
Alarme élevée L-Tx2 Power |
Alarme d'alimentation TX élevée verrouillée, canal 2 |
|
|
2 |
Alarme Low Low Low Low Alarm L-TX2 |
Alarme d'alimentation Tx à faible tox vertu, canal 2 |
|
|
1 |
L-TX2 Power High Avertissement |
AVERTISSEMENT DE POWER TX HAUT |
|
|
0 |
L-tx2 puissance faible avertissement |
AVERTISSEMENT DE POWER TX LOI |
|
14 |
7 |
Alarme élevée L-Tx3 Power |
Alarme d'alimentation TX élevée verrouillée, canal 3 |
|
|
6 |
Alarme Low Low Low Low Alarm L-TX3 |
Alarme d'alimentation Tx à faible tox vertu, canal 3 |
|
|
5 |
L-TX31 Power High Avertissement |
AVERTISSEMENT DE POWER TX HAUT |
|
|
4 |
L-tx3 Power Faible avertissement |
AVERTISSEMENT DE POWER TX LOI |
|
|
3 |
Alarme élevée L-Tx4 Power |
Alarme d'alimentation TX élevée verrouillée, canal 4 |
|
|
2 |
Alarme de faible puissance L-TX4 |
Alarme d'alimentation Tx à faible tox vertu, canal 4 |
|
|
1 |
L-tx4 Power High Avertissement |
AVERTISSEMENT DE POWER TX HAUT |
|
|
0 |
L-tx4 Power Fow Warning |
AVERTISSEMENT DE POWER TX LOI |
|
15-16 |
Tous |
Réservé |
Drapeaux de moniteur de canal réservé, ensemble 4 |
|
17-18 |
Tous |
Réservé |
Drapeaux de moniteur de canal réservé, ensemble 5 |
|
19-20 |
Tous |
Réservé |
Drapeaux de moniteur de canal réservé, ensemble 6 |
|
21 |
Tous |
Réservé |
|
Moniteurs de module
La surveillance en temps réel du module QSFP28 comprend la température de l'émetteur-récepteur, la tension d'alimentation des émetteurs-récepteurs et la surveillance de chaque canal d'émission et de réception. Des paramètres mesurés sont rapportés dans des champs de données 16 bits, c'est-à-dire deux octets concaténés. Ceux-ci sont indiqués dansTableau 6.
Tableau 6-Valeurs de surveillance des modules
|
Octet |
Peu |
Nom |
Description |
|
22 |
Tous |
Température MSB |
Température du module mesuré en interne |
|
23 |
Tous |
Température LSB |
|
|
24-25 |
Tous |
Réservé |
|
|
26 |
Tous |
Tension d'alimentation MSB |
Tension d'alimentation des modules mesurés en interne |
|
27 |
Tous |
Tension d'alimentation LSB |
|
|
28-33 |
Tous |
Réservé |
|
Surveillance des canaux
La surveillance du canal en temps réel est pour chaque canal d'émission et de réception et comprend une puissance d'entrée optique,Courant du biais TX et puissance de sortie TX. Les mesures sont calibrées sur la température et la tension de fonctionnement spécifiées du fournisseur et doivent être interprétées comme définies ci-dessous. Les valeurs de seuil d'alarme et d'avertissement doivent être interprétées de la même manière que les données 16 bits en temps réel. Le tableau 7 définit la surveillance des canaux.
Tableau 7-Valeurs de surveillance des canaux
|
Octet |
Peu |
Nom |
Description |
|
34 |
Tous |
RX1 Power MSB |
Puissance d'entrée Rx mesurée en interne, canal 1 |
|
35 |
Tous |
RX1 Power LSB |
|
|
36 |
Tous |
RX2 Power MSB |
Puissance d'entrée RX mesurée en interne, canal 2 |
|
37 |
Tous |
RX2 Power LSB |
|
|
38 |
Tous |
RX3 Power MSB |
Puissance d'entrée RX mesurée en interne, canal 3 |
|
39 |
Tous |
RX3 Power LSB |
|
|
40 |
Tous |
RX4 Power MSB |
Puissance d'entrée RX mesurée en interne, canal 4 |
|
41 |
Tous |
RX4 Power LSB |
|
|
42 |
Tous |
Biais tx1 msb |
Biais Tx mesuré en interne, canal 1 |
|
43 |
Tous |
Biais tx1 lsb |
|
|
44 |
Tous |
Biais tx2 msb |
Biais Tx mesuré en interne, canal 2 |
|
45 |
Tous |
Biais Tx2 LSB |
|
|
46 |
Tous |
Biais tx3 msb |
Biais Tx mesuré en interne, canal 3 |
|
47 |
Tous |
Biais tx3 lsb |
|
|
48 |
Tous |
Biais tx4 msb |
Biais Tx mesuré en interne, canal 4 |
|
49 |
Tous |
Biais TX4 LSB |
|
|
50 |
Tous |
TX1 Power MSB |
Puissance de sortie TX mesurée en interne, canal 1 |
|
51 |
Tous |
TX1 Power LSB |
|
|
52 |
Tous |
TX2 Power MSB |
Puissance de sortie TX mesurée en interne, canal 2 |
|
53 |
Tous |
Tx2 Power LSB |
|
|
54 |
Tous |
TX3 Power MSB |
Puissance de sortie TX mesurée en interne, canal 3 |
|
55 |
Tous |
TX3 Power LSB |
|
|
56 |
Tous |
TX4 Power MSB |
Puissance de sortie TX mesurée en interne, canal 4 |
|
57 |
Tous |
TX4 Power LSB |
|
|
58-65 |
|
|
Ensemble de moniteur de canal réservé 4 |
|
66-73 |
|
|
Ensemble de moniteur de canal réservé 5 |
|
74-81 |
|
|
Ensemble de moniteur de canal réservé 6 |
Contrôle des octets
Les octets de contrôle sont définis dans le tableau 8.
Tableau 8-Contrôle des octets
|
Octet |
Peu |
Nom |
Description |
|
86 |
7-4 |
Réservé |
|
|
|
3 |
Tx4_disable |
Lire / écrire un bit qui permet aux logiciels de désactiver les émetteurs |
|
|
2 |
Tx3_disable |
Lire / écrire un bit qui permet aux logiciels de désactiver les émetteurs |
|
|
1 |
Tx2_disable |
Lire / écrire un bit qui permet aux logiciels de désactiver les émetteurs |
|
|
0 |
Tx1_disable |
Lire / écrire un bit qui permet aux logiciels de désactiver les émetteurs |
|
87 |
7 |
Rx4_rate_select |
Sélection du tarif logiciel, Rx Channel 4 MSB |
|
|
6 |
Rx4_rate_select |
Sélection du tarif logiciel, canal RX 4 LSB |
|
|
5 |
Rx3_rate_select |
Sélection du tarif logiciel, Rx Channel 3 MSB |
|
|
4 |
Rx3_rate_select |
Sélection du tarif logiciel, RX Channel 3 LSB |
|
|
3 |
Rx2_rate_select |
Sélection du tarif logiciel, Rx Channel 2 MSB |
|
|
2 |
Rx2_rate_select |
Sélection du tarif logiciel, RX Channel 2 LSB |
|
|
1 |
Rx1_rate_select |
Sélection du tarif logiciel, RX Channel 1 MSB |
|
|
0 |
Rx1_rate_select |
Sélection du tarif logiciel, RX Channel 1 LSB |
|
88 |
7 |
Tx4_rate_select |
Sélection du tarif logiciel, Tx Channel 4 MSB (pas de support) |
|
|
6 |
Tx4_rate_select |
Sélection du tarif logiciel, Tx Channel 4 LSB (pas de support) |
|
|
5 |
Tx3_rate_select |
Sélection du tarif logiciel, Tx Channel 3 MSB (pas de support) |
|
|
4 |
Tx3_rate_select |
Sélection du tarif logiciel, Tx Channel 3 LSB (pas de support) |
|
|
3 |
Tx2_rate_select |
Sélection du tarif logiciel, TX Channel 2 MSB (pas de prise en charge) |
|
|
2 |
Tx2_rate_select |
Sélection du tarif logiciel, Tx Channel 2 LSB (pas de support) |
|
|
1 |
Tx1_rate_select |
Sélection du tarif logiciel, Tx Channel 1 MSB (pas de support) |
|
|
0 |
Tx1_rate_select |
Sélection du tarif logiciel, Tx Channel 1 LSB (pas de support) |
|
89 |
Tous |
Rx4_application_select |
Application logicielle Sélectionner par SFF-8079, canal RX 4 |
|
90 |
Tous |
Rx3_application_select |
Application logicielle Sélectionner par SFF-8079, RX Channel 3 |
|
91 |
Tous |
Rx2_application_select |
Application logicielle Sélectionner par SFF-8079, RX Channel 2 |
|
92 |
Tous |
Rx1_application_select |
Application logicielle Sélectionner par SFF-8079, RX Channel 1 |
|
93 |
2-7 |
Réservé |
|
|
|
1 |
Power_set |
Énergie réglée en mode faible puissance. Par défaut 0. |
|
|
0 |
Power_over-ride |
Remplacez le signal LPMODE définissant le mode d'alimentation avec le logiciel. |
|
94 |
Tous |
Tx4_application_select |
Application logicielle Sélectionner par SFF-8079, Tx Channel 4 (pas de prise en charge) |
|
95 |
Tous |
Tx3_application_select |
Application logicielle Sélectionner par SFF-8079, Tx Channel 3 (pas de prise en charge) |
|
96 |
Tous |
Tx2_application_select |
Application logicielle Sélectionner par SFF-8079, Tx Channel 2 (pas de prise en charge) |
|
97 |
Tous |
Tx1_application_select |
Application logicielle Sélectionner par SFF-8079, TX Channel 1 (pas de prise en charge) |
|
98-99 |
Tous |
Réservé |
|
Hôte - Bloc d'interface de l'émetteur-récepteur
Dimensions de contour
Dimensions de contour
|
Fonctionnalité |
Référence |
Performance |
|
Décharge électrostatique (ESDE) |
IEC / EN 61000-4-2 |
Compatible avec les normes |
|
Interférence électromagnétique (EMI) |
FCC Partie 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatible avec les normes |
|
Sécurité oculaire au laser |
FDA 21CFR 1040.10, 1040.11 IEC / EN 60825-1, 2 |
Produit laser de classe 1 |
|
Reconnaissance des composants |
IEC / EN 60950, UL |
Compatible avec les normes |
|
Rohs |
2002/95 / CE |
Compatible avec les normes |
|
EMC |
EN61000-3 |
Compatible avec les normes |
