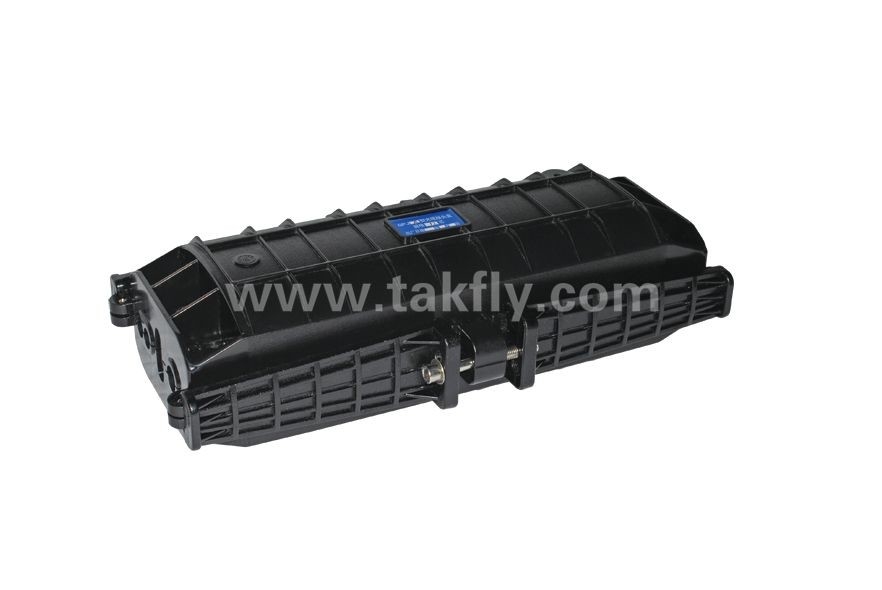

288 Noyaux Dôme Sceaux rétrécissables par la chaleur Fermeture par jonction par fibre optique FOSC Conçu pour des performances et une efficacité optimales
Détails sur le produit:
| Lieu d'origine: | Shenzhen, en Chine |
| Nom de marque: | Takfly/OEM |
| Certification: | CE, ISO, RoHS, GS |
| Numéro de modèle: | Le TK-SC-A11 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Can be negotiated |
| Délai de livraison: | jour 3-7working |
| Conditions de paiement: | L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 50000 pièces par mois |
|
Détail Infomation |
|||
| Température de travail: | -40 °C à +85 °C | Humidité relative: | ≤ 85% (+ 30 0C) |
|---|---|---|---|
| Pression atmosphérique: | 70Kpa~106Kpa | Perte d'insertion: | ≤ 0.2dB |
| Perte de retour d'UPC: | ≥ 50dB | Perte de retour de RPA: | ≥ 60 dB |
| Insérer et retirer la vie: | > 1000 fois | ||
| Mettre en évidence: | Fermeture optique d'épissure de fibre de dôme,Fermeture de l'épissure en fibre optique FOSC,288 noyaux Fermeture de l'épissure en fibre optique |
||
Description de produit
1. Champ d'application
Ce manuel d'installation convient à la fermeture d'épissure de fibre optique (ci-après abrégée en FOSC), comme guide pour une installation correcte.
Le champ d'application est le suivant : montage aérien, souterrain, mural, mural dans un conduit et un trou de main. La température ambiante varie de -40 à +65℃.
2. Structure et configuration de base
2.1 Dimension et capacité
| Dimension extérieure (LxlxH) |
410x200x120(mm) |
| Poids (hors carton extérieur) |
1900g-2100g |
| Nombre de ports d'entrée/sortie |
6 ports |
| Diamètre du câble fibre |
Φ8—Φ16(mm) |
| Capacité du FOSC | Bunchy : 6 à 96 (cœurs), ruban : max. 144 (cœurs) |
2.2 Principaux composants
| Non. | Nom des composants | Quantité | Usage | Remarques | |
| 1 |
Logement |
1 ensemble | Protéger les épissures de câbles à fibres dans leur ensemble |
Diamètre intérieur : 285x110 (mm) |
|
| 2 |
Plaque d'insertion |
2 paires |
Fixation du boîtier |
175x56x30(mm) |
|
| 3 | Plateau d'épissure de fibre optique (FOST) |
Max. 4 plateaux (en lots) Max. 4 plateaux (ruban) |
Fixation du manchon de protection thermorétractable et maintien des fibres |
Convient pour : Bunchy : 6,8,12,16,24 (cœurs) Ruban : 3 (pièces) |
|
| 4 |
Fondation |
1 ensemble |
Fixation câble fibre, âme renforcée et FOST |
||
| 5 | Raccord d'étanchéité | 1 ensemble | Etanchéité entre le couvercle FOSC et le fond FOSC | ||
| 6 |
Prise de port |
6 pièces |
Sceller les ports vides |
||
| 7 |
Dispositif de dérivation de mise à la terre |
1 ensemble |
Dérive des parties métalliques des câbles à fibres optiques dans FOSC pour la connexion à la terre |
Configuration selon les besoins |
|
2.3 Principaux accessoires et outils spéciaux
| Non. | Nom deaccessoires | Quantité | Usage | Remarques | |
| 1 |
Manchon de protection thermorétractable |
Protection des épissures de câbles à fibres optiques | Configuration selon capacité |
||
| 2 |
Cravate en nylon |
|
Fibre de fixation avec protectionmanteau |
Configuration selon capacité |
|
| 3 |
Ruban isolant |
1 rouleau |
|||
| 4 |
Ruban d'étanchéité |
1 rouleau |
Fixationet étanchéité simple |
Configuration selon spécification | |
| 5 |
Crochet de suspension |
1 ensemble | Fixation et étanchéitémassecâble à fibres | ||
| 6 |
Fil de terre |
1 pièce |
Câbles à fibres de dérivation |
À réaliser selon les besoins réels |
|
| 7 |
Tissu abrasif |
1 pièce |
Passage entre dispositifs de mise à la terre |
||
| 8 |
Papier d'étiquetage |
1 pièce |
Mettre dans FOSC avant de sceller pour dessécher l'air |
||
| 9 |
Clé spéciale |
3 pièces |
Étiquetage des fibres |
||
| 10 |
Papier à mesurer |
1 pièce |
Ecrou de serrage du noyau renforcé |
Mesurer le périmètre avec le papier à mesurer correspondant |
|
| 11 |
Tube tampon |
À décider par les clients |
Attelé aux fibres et fixé avec FOST, gestion du tampon |
Configuration selon les besoins | |
| 12 |
Déshydratant |
1 sac |
Mettre dans FOSC avant de sceller pour dessécher l'air. |
||
3. Outils nécessaires à l'installation
3.1 Matériel supplémentaire (à fournir par l'opérateur)
| Nom des matériaux | Usage |
| scotch | Étiquetage, fixation temporaire |
| Alcool éthylique | Nettoyage |
| Gaze | Nettoyage |
3.2 Outils spéciaux (à fournir par l'opérateur)
| Nom deoutils | Usage |
|
Coupe-fibre |
Couper les fibres |
|
Décapant de fibres |
Enlever la couche protectrice du câble à fibre optique |
|
Outils combinés |
Assemblage du FOSC |
3.3 Outils universels (à fournir par l'opérateur)
|
Nom des outils |
Utilisation et spécifications |
|
Bande de bande |
Câble à fibre de mesure |
|
Coupe-tube |
Couper un câble à fibre |
|
Coupeur électrique |
Enlever la couche protectrice du câble à fibre optique |
|
Pince universelle |
Couper le noyau renforcé |
|
Tournevis |
Tournevis croiseur/parallèle |
|
Ciseaux |
|
|
Housse imperméable |
Étanche à l'eau, à la poussière |
|
Clé en métal |
Ecrou de serrage du noyau renforcé |
3.4 Instruments d'épissage et de test (à fournir par l'opérateur)
| Nom des instruments | Utilisation et spécifications |
| Machine d'épissage par fusion | Épissage de fibres |
| OTDR | Test d'épissage |
| Outils d'épissage provisoires | Tests provisoires |
Remarque : Les outils et instruments de test mentionnés ci-dessus doivent être fournis par les opérateurs eux-mêmes.
4. Organigramme d'installation
5. Le processus d'installation de FOSC.
5.1 Première étape - Ouvrir la fermeture
5.1.1 Nettoyer les lieux et déterminer où installer le FOSC, puis placer les câbles à fibre optique requis.
5.1.2 Vérifiez si les principaux composants et accessoires ont été bien préparés à l'intérieur de l'emballage.

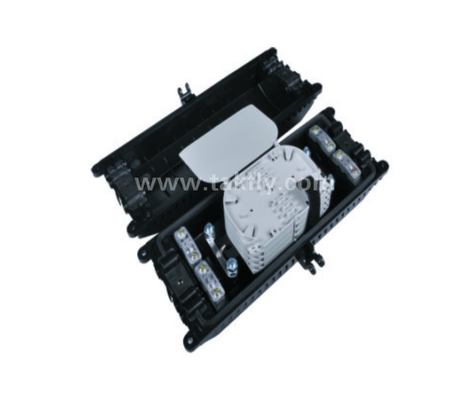

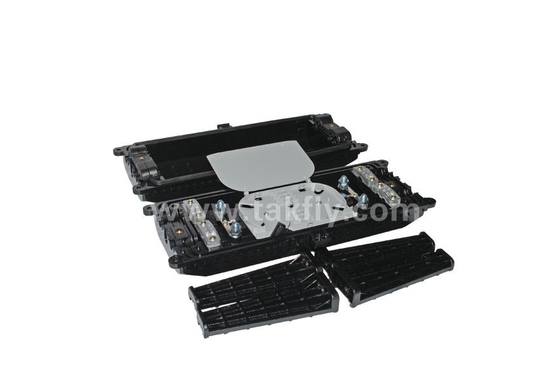

5.1.3 Ouvrir la fermeture
- Démontez le boulon de fixation de la plaque d'insertion avec une clé spéciale. Placez le boulon de fixation dans le trou avec filetage à côté du trou de fixation de la plaque d'insertion et poussez les plaques d'insertion avec la clé.
- Utilisez la clé spéciale pour démonter tous les boulons de positionnement du boîtier ainsi que les boulons de fixation (il est également possible d'installer un crochet de suspension selon les exigences d'installation) aux quatre coins, puis réussissez à ouvrir la fermeture.
5.1.4 Voir dessin 1
Questions importantes :Si les conditions météorologiques ne sont pas suffisamment bonnes, une tente doit être montée pour être étanche à l'eau et à la poussière.
5.2 Deuxième étape : Déterminer la longueur du câble à fibre optique à fixer et à dénuder à l'intérieur FOSC
5.2.1
- Câble à fibre optique d'une longueur de 60 mm : la distance entre le raccord d'étanchéité et le panneau pressé du câble à fibre optique
- Câble fibre de longueur 1950 mm : il est utilisé pour être enroulé et épissé après dénudage.
- Fibre avec couche de protection d'une longueur de 350 mm : la distance entre le point de fixation du câble à fibre optique et le point de fixation du FOST (plateau d'épissure de fibre optique).
- Fibre en longueur 1600 mm : après avoir retiré la couche de protection, elle doit être enroulée à l'intérieur du FOST après épissage avec d'autres fibres
5.2.2 Voir dessin 2
Questions importantes :
- Réservez suffisamment de longueur de câble à fibre optique à épisser.
- La longueur de dénudage peut également être décidée par le client en fonction des exigences d'installation.
5.3 Troisième étape : Enlevez la couche protectrice du câble à fibre optique et de la fibre.
5.3.1 Retirez la couche protectrice du câble à fibre optique de la température. Repérez la marque avec le cutter et le décapant, veuillez vous référer au dessin 2 pour la longueur de dénudage. La longueur de dénudage peut également être décidée en fonction des exigences d'installation
5.3.2 Voir le dessin 3.
Questions importantes: S'il est difficile de retirer toute la couche protectrice du câble à fibre optique en même temps, dénudez-la section par section pour éviter la rupture de la fibre.
5.4 Quatrième étape – Séparez les âmes de fibre et préparez le travail avant de fixer le câble à fibre.
5.4.1 Enroulez 2 couches de ruban isolant sur la couche protectrice de l'âme en fibre. Pendant ce temps, débarrassez-vous du rembourrage pour séparer le noyau des fibres et nettoyez-les. Formez un anneau d'un diamètre d'environ 100 mm et fixez-le temporairement sur la fibre avec du ruban adhésif.
5.4.2 Ce FOSC est doté de 6 ports d'entrée/sortie. Les ports d'entrée/sortie peuvent être décidés en fonction du nombre et des diamètres des câbles à fibres optiques à installer réellement, puis le nombre correspondant de fiches de port doit être retiré.
5.4.3 Ce FOSC convient respectivement aux diamètres de câbles à fibres suivants :
Port A : adapté aux câbles à fibres optiques avec max. diamètre ф16mm
Port B : adapté aux câbles à fibres optiques avec max. diamètre ф13mm
5.4.4 Les ports d'entrée/sortie correspondants doivent être sélectionnés en fonction des câbles à fibres réellement installés. Lorsque le diamètre du câble à fibre optique est inférieur à celui du port d'entrée/sortie, le ruban d'étanchéité doit être utilisé pour agrandir le diamètre du câble à fibre optique, dont le périmètre peut être mesuré à l'aide du papier à mesurer correspondant (marqué du trou A, Trou B).
5.4.5 Le couvercle du tube d'entrée/sortie correspondant peut être légèrement enfoncé avec un tournevis de l'intérieur vers l'extérieur en fonction du nombre et du diamètre du câble à fibre optique requis.
5.4.6 Réserver l'âme renforcée d'une longueur de 35 mm et couper celles qui ne sont pas nécessaires.
5.4.7 Voir le dessin 4.
Questions importantes:
- Avant d'utiliser le ruban d'étanchéité pour agrandir le diamètre du câble à fibres, il doit être rayé et nettoyé avec un chiffon abrasif et de l'alcool éthylique.
- Coupez l'âme renforcée avec une pince coupante spéciale.
5.5
Cinquième étape - Réparer l'âme renforcée et le câble à fibre optique
5.5.1 Une fois les étapes ci-dessus terminées, démontez les bouchons de port, le carton comprimé et l'écrou de fixation du noyau renforcé. Assurez-vous de vérifier si le câble fibre dénudé s'insère ou non dans les ports de fixation. Dans le cas contraire, l'ajustement doit être effectué à temps. Sinon, cela affectera la qualité de l'installation.
5.5.2 Serrer le carton comprimé du câble à fibres. Si le diamètre du câble à fibre optique est petit, agrandissez-le avec du ruban isolant.
5.5.3 Serrez l'écrou du noyau renforcé avec la clé spéciale (plastique), puis resserrez-le avec la clé métallique (la clé métallique doit être fournie par l'opérateur).
5.5.4 Voir dessin 5
Sixième étape - Épisser les fibres
5.6.1 Suivez le manuel d'utilisation de la machine d'épissure par fusion pour épisser la fibre.
Question importante: faites attention à la torsion et à la courbure de la fibre.
5.7 Septième étape : Installez le manchon de protection thermorétractable et les fibres de la maison
5.7.1 Une fois l'épissage des fibres terminé, le premier anneau de fibre doit être logé du côté le plus éloigné du FOST, la fibre restante doit être enroulée, formant un anneau d'un diamètre d'au moins 80 mm. puis placez-le dans FOST (Fiber Optic Splice Tray) avec un manchon de protection thermorétractable. (Fixez d'abord le manchon de protection thermorétractable dans la fente, puis agrandissez correctement le diamètre de l'anneau de fibre.)
5.7.2 Voir dessin 6
Question importante: faites attention à la torsion et à la courbure de la fibre.
5.8 Huitième étape – Vérifiez de manière exhaustive
Pour garantir les exigences techniques, les instructions suivantes doivent être suivies :
5.8.1 Les fibres du FOST sont épissées et installées de manière ordonnée. Le diamètre incurvé de la fibre répond aux exigences techniques.
5.8.2 Les tendeurs internes sont serrés.
5.8.3 Les ports d'entrée/sortie sans câbles à fibres installés doivent être bloqués avec les bouchons de port.
5.8.4 Contrôler la quantité de ruban adhésif dans une plage appropriée.
5.8.5 Le raccord du joint est installé proprement et en douceur. Sinon, nivelez-le avec du ruban adhésif.
5.8.6 Sceller le couvercle du raccord d'étanchéité
5.8.7 Voir dessin 7
5.9 Étape neuf - Assemblez le boîtier FOSC et fixez le FOSC
5.9.1 Placez le couvercle FOSC directement sur le fond du FOSC.
5.9.2 Insérez le boulon de positionnement du FOSC et serrez-le avec la clé spéciale.
5.9.3 Placez les plaques d'insertion dans la fente (une paire de chaque côté, une pièce avec un trou avec filetage au milieu, l'autre avec un trou sans filetage au milieu). Serrez les boulons de la plaque d'insertion avec la clé spéciale.
5.9.4 Si le FOSC est destiné à une application aérienne, placez le crochet de suspension d'un côté de la fermeture, puis serrez les boulons de fixation des deux côtés. Sinon, serrez les 4 boulons de fixation respectivement aux quatre coins.
5.9.5 Voir dessin 8
Questions importantes:
- nettoyer le boîtier et faire attention à la séquence ci-dessus.
5.10 Dixième étape – Corrigez FOSC.
5.10.1 Fixation du FOSC et serrage des boulons dans l'ordre selon le dessin 9.
Questions importantes: Resserrez en cinq minutes
