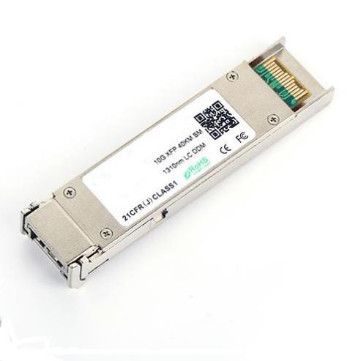

Émetteur-récepteur optique XFP de 10 Gbps 1310 nm pour une distance de transmission de 40 km dans un axe lent ou rapide
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | Le nombre de points d'interruption est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$0.01 ~ US$1200/PC |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Ratio: | 50 à 50% | Longueur d'onde centrale: | 1450nm |
|---|---|---|---|
| Perte d'insertion: | ≤ 0,3 dB | Poids du colis: | 10 g |
| Type de colis: | Fibre nue, tube lâche de 900 mm, câble de 2 mm | Wavelegth: | 1310 nm |
| Alignement des axes: | Axe lent ou axe rapide | Plage de longueur d'onde: | 1310nm, 1550nm |
| Application du projet: | Systèmes de communication optique | Rapport de diviseur: | 98/2 |
| Température de stockage: | -40 à +85°C | Numéro d'accès: | 1X2 |
| Longueur de la fibre: | 1m | Les fibres: | Une fibre de 980 nm de PM Corning |
| Capacité de traitement de la puissance: | Le pouvoir suprême | ||
| Mettre en évidence: | Émetteur-récepteur optique XFP de 40 km,émetteur-récepteur optique de 1310nm XFP,Transcepteur optique XFP de 10 Gbps |
||
Description de produit
-
Les émetteurs-récepteurs TAKFLY XFP-TK1392-LC40 Small Form Factor 10G (XFP) sont conformes à la spécification actuelle de l'accord multi-source (MSA) XFP1.Ils sont conformes à l'Ethernet 10 Gigabit 10GBASE-LR/LW selon IEEE 802.3ae et 10G Fiber Channel. Les fonctions de diagnostic numérique sont disponibles via une interface série à 2 fils, comme spécifié dans la norme XFP MSA.L'émetteur-récepteur est conforme à la directive RoHS et exempt de plomb conformément à la directive 2002/95/CE3.
Caractéristiques
- L'empreinte XFP branchable à chaud
- Prend en charge des débits de 9,95 Gb/s à 11,3 Gb/s
- Mode de boucle XFI
- Conforme à la directive RoHS-6 (sans plomb)
- Dissipation d'énergie inférieure à 1,5 W
- Plage de température du boîtier: -5°C à 70°C
- Longueur maximale de liaison de 20 km
- Laser DFB non refroidi de 1310 nm
- Connecteur LC Full Duplex
- Pas besoin d'horloge de référence
- Fonctions de diagnostic numérique intégrées
-
Mécanisme standard de mise en liberté sous caution
Applications
- Les données de base sont fournies par le système de communication numérique.
- Chaîne de fibres optiques 10G
- Le système d'exploitation de l'appareil est basé sur le système d'exploitation de l'appareil.
Pour l'absolue Nombre maximal Notes de crédit
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation maximal | Vcc3 | - Je ne sais pas.5 | 4.0 | V | |
| Température de stockage | TS | - Quarante | 85 | - Je ne sais pas.C | |
| Température de fonctionnement du boîtier | Tcas | - 5 | 70 | - Je ne sais pas.C |
Électricité Caractéristiques(TOpération = -5 à 70- Je ne sais pas.C, VCC3 = 3,13 à 3,45 volts)
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | J'en suis sûre. |
| Voltage d'alimentation n° 2 | Vcc3 | 3.13 | 3.45 | V | ||
| Courant d'alimentation Vcc3 | Le groupe Icc3 | 450 | - Je ne sais pas | |||
|
Puissance totale du module |
P |
1.5 | W | 1 | ||
| Émetteur | ||||||
| Impédance différentielle d'entrée | Rin est là. | 100 | Oh | 2 | ||
|
Balancement différentiel des données d'entrée |
Vin, tu sais quoi? | 120 | 820 | MV | ||
| Transmettre la tension de désactivation | Maladie sexuelle | 2.0 | Vcc | V | 3 | |
| Transmettre la tension active | VEN |
Le GND |
GND + 0.8 |
V | ||
| Transmettre désactiver le temps d'affirmation | 10 | Nous | ||||
| Récepteur | ||||||
|
Balancement différentiel des données de sortie |
Je vous en prie. | 340 | 650 | 850 | MV | 4 |
| Temps d'augmentation de la sortie des données | - Je ne sais pas | 38 | ps | 5 | ||
| Temps de chute de la sortie des données | Tf | 38 | ps | 5 | ||
| Faute de perte | Faute du VLOS | Vcc ¥0.5 | VccHOST | V | 6 | |
| LOS normalement | Norme VLOS |
Le GND |
GND + 0.5 |
V | 6 | |
| Rejet de l'alimentation | RSE | 7 |
Nom de l'entreprise:
- La valeur de puissance totale maximale est spécifiée sur toute la plage de température et de tension.
- Après couplage interne.
- Ou un circuit ouvert.
- Dans la terminaison différentielle de 100 ohms.
- Ce sont des valeurs non filtrées de 20 à 80%
- Perte de signal est un collecteur ouvert qui doit être tiré avec une résistance de 4,7 k 10 Kohm à 3,15 3,6 V. La logique 0 indique un fonctionnement normal; la logique 1 indique qu'aucun signal n'est détecté.
- Selon la section 2.7.1. dans la spécification XFP MSA1.
Caractéristiques optiques(TOpération = -5 à 70- Je ne sais pas.C, VCC3 = 3,13 à 3,45 volts)
| Paramètre | Le symbole | Je ne sais pas. | Le type | - Je vous en prie. | Unité | J'en suis sûre. | |
|
Puissance optique moyenne |
P |
0 |
3 |
dBm |
|||
|
Longueur d'onde optique |
L |
1290 | 1310 | 1330 |
Nm |
||
|
Proportion de suppression en mode latéral |
SSRmin |
30 |
dB |
||||
|
Ratio d'extinction optique |
Urgence |
4 |
dB |
||||
|
Sanction pour émetteur et dispersion |
TDP |
2 |
dB |
||||
|
Puissance de lancement moyenne de l'émetteur |
P |
- 30 ans |
dBm |
||||
|
Tx Jitter |
TX |
Conformément aux prescriptions de la norme 802.3ae |
|||||
|
Intensité relative du bruit |
RIN |
- 130 |
dB/Hz |
||||
| Paramètre | Le symbole | Je ne sais pas. | Le type | - Je vous en prie. | Unité | Nom de l'entreprise |
|
Sensibilité du récepteur |
RSENS |
- 16 ans. | dBm | 1 | ||
|
Puissance de saturation d'entrée (surcharge) |
Psat |
- 6 | dBm | |||
|
Plage de longueur d'onde |
LC |
1270 | 1610 | Nm | ||
|
Réflectivité du récepteur |
Arrx |
- 27 ans | dB | |||
|
Dépôt de garantie |
Les résultats |
- 18 ans. | dBm | |||
| Les actifs détenus |
Les résultats |
- 25 ans | dBm | |||
|
L' hystérésis de LOS |
0.5 | 4 | dB |
Nom de l'entreprise:
Mesuré avec le pire ER; BER<10- 12 ans@ 10,3 Gbps, 2311 PRBS.
Affectation de broches
Spécifications générales
Fonctions de diagnostic numérique
Conformément à la définition de la norme XFP MSA1, Les émetteurs-récepteurs XFP fournissent des fonctions de diagnostic numérique via une interface série à 2 fils, ce qui permet un accès en temps réel aux paramètres de fonctionnement suivants:
- Température du récepteur
- Courant de déviation laser
- Puissance optique transmise
- Puissance optique reçue
- Voltage d'alimentation du récepteur
Il fournit également un système sophistiqué de signaux d'alarme et d'avertissement, qui peuvent être utilisés pour alerter les utilisateurs finaux lorsque certains paramètres de fonctionnement sont en dehors de la plage normale établie en usine.
Les informations de fonctionnement et de diagnostic sont surveillées et rapportées par un contrôleur de transcepteur de diagnostic numérique (DDTC) à l'intérieur du transcepteur,qui est accessible par l'interface série à deux filsLorsque le protocole série est activé, le signal d'horloge série (SCL pin) est généré par l'hôte.L'horloge de bord positif des données dans l'émetteur-récepteur XFP dans les segments de sa carte mémoire qui ne sont pas protégés par écritureLe signal de données en série (SDA pin) est bidirectionnel pour le transfert de données en série.L'hôte utilise SDA en conjonction avec SCL pour marquer le début et la fin de l'activation du protocole sérieLes mémoires sont organisées en une série de mots de données de 8 bits qui peuvent être adressés individuellement ou séquentiellement.L'interface série à 2 fils fournit un accès séquentiel ou aléatoire aux paramètres de 8 bits, adressé de 000h à l'adresse maximale de la mémoire.
Spécifications mécaniques
Les émetteurs-récepteurs XFP TAKFLY sont conformes aux dimensions définies par l'accord multi-sourcing XFP (MSA).
Transcepteur XFP (les dimensions sont en mm)
Recommandations relatives à la disposition des PCB et à l'état de l'écran
Mise en page mécanique de la carte hôte XFP (les dimensions sont en mm)
XFP Détails de la carte hôte Mise en page mécanique (les dimensions sont en mm)
Conformité réglementaire
