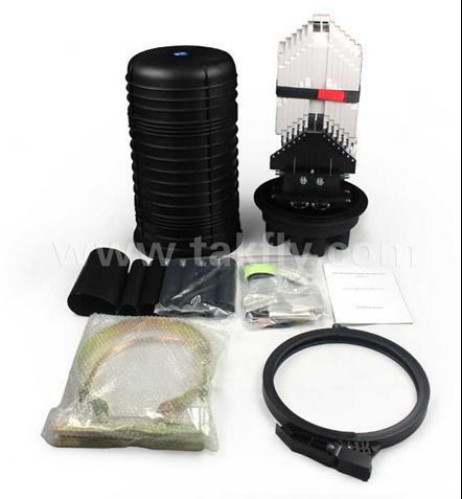

288 cœurs étanche à la chaleur type dôme fermeture à l'épissure en fibre optique FOSC avec 1000 fois insérer et retirer vie

1. Champ d'application

Ce manuel d'installation convient à la fermeture d'épissure de fibre optique (ci-après abrégée en FOSC), comme guide pour une installation correcte.

Le champ d'application est le suivant : montage aérien, souterrain, mural, sur conduit et avec trou de main. La température ambiante varie de –40℃ à +65℃.

2. Structure et configuration de base

2.1 Dimension et capacité

2.2 Principaux composants

2.3 Principaux accessoires et outils spéciaux

3. Outils nécessaires à l'installation

3.1 Matériel supplémentaire (à fournir par l'opérateur)

3.2 Outils spéciaux (à fournir par l'opérateur)

3.3 Outils universels (à fournir par l'opérateur)

3.4 Instruments d'épissage et de test (à fournir par l'opérateur)

Remarque : Les outils et instruments de test mentionnés ci-dessus doivent être fournis par les opérateurs eux-mêmes.

4. Organigramme d'installation

5. Le processus d'installation de FOSC.

5.1 Première étape - Ouvrir la fermeture

5.1.1 Nettoyer les lieux et déterminer où installer le FOSC, puis placer les câbles à fibre optique requis.

5.1.2 Vérifiez si les principaux composants et accessoires ont été bien préparés à l'intérieur de l'emballage.

5.1.3 Ouvrir la fermeture

• Démontez le boulon de fixation de l'arceau et retirez le système de verrouillage de l'arceau, puis procédez au démontage de l'arceau.
• Tirez le couvercle FOSC vers le haut, l'installation peut commencer. 5.1.4 Voir dessin 1

​Questions importantes :Si les conditions météorologiques ne sont pas suffisamment bonnes, une tente doit être montée pour être étanche à l'eau et à la poussière.

5.2 Deuxième étape : Déterminer la longueur du câble à fibre optique à fixer et à dénuder à l'intérieur FOSC

5.2.1 Si toutes les fibres sont destinées à l'épissage des branches, veuillez vous référer au dessin 2 (A) pour la longueur de dénudage.

5.2.2 Si certaines fibres sont destinées au passage direct, tandis que d'autres sont destinées à l'épissage des branches, veuillez vous référer au dessin 2 (B) pour connaître la longueur de dénudage.

5.2.3 Voir le dessin 2.

Questions importantes :

• Réservez suffisamment de longueur de câble à fibre optique à épisser.
• La longueur de dénudage peut également être décidée par les clients en fonction des exigences d'installation

5.3 Troisième étape : Enlevez la couche protectrice du câble à fibre optique et de la fibre.

5.3.1 Retirez la couche protectrice du câble à fibre optique de la température. Repérez la marque avec le cutter et le décapant, veuillez vous référer au dessin 2 pour la longueur de dénudage. La longueur de dénudage peut également être décidée en fonction des exigences d'installation

5.3.2 Voir le dessin 3.

Questions importantes: S'il est difficile de retirer toute la couche protectrice du câble à fibre optique en même temps, dénudez-la section par section pour éviter la rupture de la fibre.

5.4 Quatrième étape – Séparez les âmes de fibre et préparez le travail avant de fixer le câble à fibre.

5.4.1 Enroulez 2 couches de ruban isolant sur la couche protectrice de l'âme en fibre pour assurer la protection. Pendant ce temps, débarrassez-vous du rembourrage pour séparer le noyau des fibres et nettoyez-les. Formez un anneau d'un diamètre d'environ 100 mm et fixez-le temporairement sur la fibre avec du ruban adhésif.

5.4.2 En fonction du câble fibre dénudé, les deux cas suivants sont disponibles.

• Toutes les fibres doivent être ramifiées après avoir été complètement épissées.
• Certaines fibres sont destinées au passage direct après avoir été enroulées, tandis que d'autres sont destinées à l'épissage des branches.

5.4.3 Le FOSC est fourni avec 3 tubes d'entrée/sortie simples qui conviennent aux câbles à fibre unique avec max. diamètre ф16mm et 1 tube d'entrée/sortie de masse qui convient à 1 morceau de câble à fibre optique avec max. diamètre ф 25 mm ou 2 morceaux de câbles à fibres optiques avec max. diamètre ф 21 mm ou plusieurs morceaux de câbles à fibres optiques de diamètre court.

5.4.4 Un tube d'entrée/sortie de masse est requis si certaines fibres sont destinées à un passage direct.

5.4.5 Le couvercle du tube d'entrée/sortie correspondant peut être légèrement enfoncé avec un tournevis de l'intérieur vers l'extérieur en fonction du nombre et du diamètre du câble à fibre optique requis.

5.4.6 Réserver l'âme renforcée d'une longueur de 70 mm et couper celles qui ne sont pas nécessaires.

5.4.7 Voir le dessin 4 et le dessin 5.

Questions importantes:Les tubes d'entrée/sortie doivent être sélectionnés avec précision pour faciliter l'épissage et le scellement.

5.5 Fixez l'âme renforcée et pyrocondensez, fixez et scellez le câble en fibre.

5.5.1 Insérez le câble à fibre optique dans le tube de fixation thermorétractable correspondant, insérez-le ensuite dans le tube d'entrée/sortie au bas du FOSC.

5.5.2 Démonter l'écrou de fixation du noyau renforcé avec une clé spéciale (en plastique), qui doit ensuite être insérée dans la fente de fixation et serrer. Resserrez-le ensuite avec une clé métallique (la clé métallique est à fournir par l'opérateur).

5.5.3 Attacher manuellement le manchon de fixation thermorétractable au câble fibre jusqu'à sa racine.

5.5.4 Veuillez vous référer au dessin 5 pour installer le clip de dérivation.

5.5.5 Manchon de fixation thermorétractable avec pulvérisateur d'incendie pour le faire épouser le tube d'entrée/sortie et le câble à fibres pour atteindre une étanchéité complète.

5.5.6 Voir dessin 5

question importante:

• L'écrou de fixation du noyau renforcé doit être serré.
• Pendant le chauffage, le tube de fixation thermorétractable doit rétrécir uniformément et il ne doit y avoir aucune bulle, pores ou autres défauts à l'intérieur du tube.

5.6 Sixième étape - Épisser les fibres

5.6.1 Suivez le manuel d'utilisation de la machine d'épissure par fusion pour épisser la fibre.

Question importante: faites attention à la torsion et à la courbure de la fibre

5.7 Septième étape – Installez le manchon de protection thermorétractable et les fibres de la maison.

5.7.1 Une fois l'épissage des fibres terminé, le premier anneau de fibre doit être logé du côté le plus éloigné du FOST, la fibre optique restante doit être enroulée, formant un anneau d'un diamètre d'au moins 80 mm. puis placez-le dans FOST (Fiber Optic Splice Tray) avec un manchon de protection thermorétractable. (Fixez d'abord le manchon de protection thermorétractable dans la fente, puis agrandissez correctement le diamètre de l'anneau en fibre.)

5.7.2 voir dessin 6

Question importante: faites attention à la torsion et à la courbure de la fibre.

5.8 Huitième étape – Vérifiez de manière exhaustive

Pour garantir les exigences techniques, les instructions suivantes doivent être suivies :

5.8.1 Les fibres avec couche protectrice sont fixées avec une attache en nylon à l'entrée du FOST.

5.8.2 L'œillet doit être pressé de l'intérieur vers l'extérieur afin d'installer correctement FOST.

5.8.3 Les fibres directes et réservées avec une couche de protection doivent être enroulées vers le plateau de maintien des fibres.

5.8.4 Vérifiez si les tendeurs internes et l'écrou de fixation du noyau renforcé sont bien serrés.

5.8.5 Vérifiez si le raccord d'étanchéité est installé proprement et en douceur.

5.8.6 Vérifiez si le manchon de fixation thermorétractable est fiable et complètement étanche.

5.8.7 Voir le dessin 7.

Questions importantes :Si des problèmes surviennent, ils doivent être résolus immédiatement.

5.9 Étape neuf - Assemblez le boîtier FOSC et fixez le FOSC

5.9.1 Mettez le déshydratant dans le FOSC.

5.9.2 Placez le couvercle FOSC directement sur la base.

5.9.3 Installez le cerceau en plastique entre le couvercle FOSC et la base, serrez le système de verrouillage du cerceau, qui doit ensuite être fixé par le boulon de fixation du cerceau.

5.9.4 Installation du FOSC

1. Application aérienne : fixer le cerceau métallique et le tableau arrière au poteau. Veuillez vous référer au dessin 8
2. Application de montage mural : fixez le support au mur avec un boulon. (un cerceau métallique n'est pas requis.)
3. Application souterraine : aucun cerceau métallique n’est requis.

5.9.5 Voir dessin 8

Questions importantes:

• Faites attention lors de l'installation du cerceau en plastique.
• La spécification du boulon pour fixer le support est M8.
