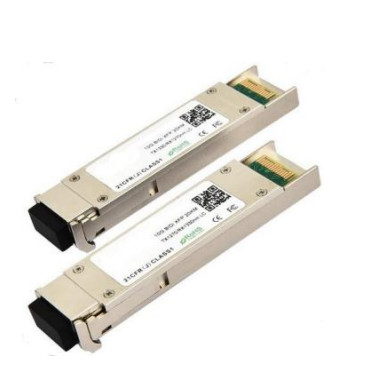

Émetteur-récepteur bidirectionnel XFP de 10 Gbps, portée 60 km Tx1270/1330nm / Rx1330/1270nm
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$0.01 ~ US$1200/PC |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Ratio: | 50 à 50% | Longueur d'onde centrale: | 1450nm |
|---|---|---|---|
| Perte d'insertion: | ≤ 0,3 dB | Poids du colis: | 10 g |
| Type de colis: | Fibre nue, tube lâche de 900 mm, câble de 2 mm | Wavelegth: | 1310 nm |
| Alignement des axes: | Axe lent ou axe rapide | Plage de longueur d'onde: | 1310nm, 1550nm |
| Application du projet: | Systèmes de communication optique | Rapport de diviseur: | 98/2 |
| Température de stockage: | -40 à +85°C | Numéro d'accès: | 1X2 |
| Longueur de la fibre: | 1m | Les fibres: | Une fibre de 980 nm de PM Corning |
| Capacité de traitement de la puissance: | Le pouvoir suprême | ||
| Mettre en évidence: | Transcepteur bi-directionnel XFP de 1330 nm,Transcepteur bidirectionnel XFP de 60 km,Transcepteur bidirectionnel XFP de 10 Gbps |
||
Description de produit
- TAKFLY XFP-TKBxx92-3LCD60 est conforme à la norme IEEE803.3ae 10Gbase-Bx. et distance de transmission jusqu'à 60 km sur SMF.
-
Le module émetteur-récepteur comprend un émetteur avec un émetteur laser DFB 1270/1330 nm et la section récepteur se compose d'une photodiode APD intégrée à un émetteur et récepteur TIA sont séparés dans une large plage de température de 0 ℃ à + 70 ℃ et offrent une dissipation thermique optimale et excellent blindage électromagnétique permettant ainsi des densités de ports élevées pour les systèmes 10GbE.
Caractéristiques
- Prend en charge des débits binaires de 9,95 Gb/s à 10,5 Gb/s
- Empreinte XFP enfichable à chaud
-
Longueur maximale de liaison de 60 KM avec SMF
-
Émetteur laser DFB 1270/1330nm et récepteur 1330/1270nm
-
Package XFP MSA avec connecteur LC
-
Aucune horloge de référence requise
-
Prise en charge du bouclage.
-
Alimentation +3,3 V, +1,8 V
-
Dissipation de puissance <2W
-
Compatible avec RoHS
-
Fonctions de diagnostic numérique intégrées
-
Plage de température 0°C à 70°C
Applications
- Ethernet 10GBASE-ER 10G à 10,3125 Gbit/s
- 10GBASE-EW Ethernet 10G à 9,953 Gbit/s
- Fibre Channel 1200-SM-LL-L 1-0G à 10,51875 Gbit/s
Notes maximales absolues
| Paramètre | Symbole | Min.. | Tapez. | Max.. | Unité | Note |
| Température de stockage | Ts | -40 | - | 85 | ºC | |
| Humidité ambiante de stockage | HA | 5 | - | 95 | % | |
| Humidité relative de fonctionnement | RH | - | - | 85 | % | |
| Tension d'alimentation | VCC | -0,3 | - | 4 | V | |
| Tension d'entrée du signal | VCC | Vcc-0.3 | - | Vcc+0,3 | V |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Min.. | Tapez. | Max.. | Unité | Note |
| Température ambiante de fonctionnement | TA | 0 | - | 70 | ºC | Sans flux d'air |
| Tension d'alimentation | VCC | 3.14 | 3.3 | 3.47 | V | |
| Courant d'alimentation | CPI | - | - | 450 | mA | |
| Débit de données | BR | 10.3125 | Gbit/s | |||
| Distance de transmission | TD | 2 | - | 60 | kilomètres | Remarque (1) |
| Fibre couplée | Fibre monomode | UIT-T G.652 | ||||
Spécification de l'émetteur
| Paramètre | Symbole | Min. | Typ. | Max. | Unité | Note |
| Puissance moyenne lancée | PO | 2 | - | 6 | dBm | |
| Puissance moyenne lancée (Laser éteint) | POUT-DE F |
- |
- |
-30 | dBm | Remarque (1) |
| Amplitude de modulation optique | OMA | -3 | - | - | dBm | Remarque (1) |
| Plage de longueurs d'onde centrale | λC | 1270/1330 | nm | |||
| Taux de suppression du mode latéral | SMSR | 30 | - | - | dB | |
| Bande passante du spectre (-20 dB) | σ | - | - | 1 | nm | |
| Taux d'extinction | urgence | 3.5 | 6 | - | dB | Remarque (2) |
| Masque pour les yeux de sortie | Conforme à FC_PI_4 REV 7.0 | Remarque (2) | ||||
1) La puissance optique est lancée dans SMF
2) Mesuré avec la mire de test RPBS 2 ^ 31-1 à 10,3125 Gbs
Spécification du récepteur
| Paramètre | Symbole | Min.. | Tapez. | Max.. | Unité | Note |
| Longueur d'onde optique d'entrée | λIN | 1330/1270 | nm | |||
| Sensibilité du récepteur en moyenne | ÉPINGLE | - | - | -20 | dBm | Remarque (1) |
| Puissance de saturation d'entrée (surcharge) | SPAT | 0,5 | - | - | dBm | Remarque (1) |
| Affirmation de LOS | Pennsylvanie | -30 | - | - | dBm | |
| LOS Désaffirmation | PD | - | - | -25 | dBm | |
| LOS - Hystérésis | Phys | 0,5 | - | 4 | dB |
1) Mesuré avec la mire de test RPBS 2^31-1 à 10,3125 Gbs BER=<10^-12 ER=6DB
Caractéristiques de l'interface électrique
| Paramètre | Symbole | Min.. | Tapez. | Max.. | Unité | Note |
| Courant d'alimentation total | CCI | - | - | 350 | mA | |
| Émetteur | ||||||
| Tension d'entrée de données différentielles | TEV | 120 | - | 820 | mVp-p | |
| Impédance d'entrée de ligne différentielle | NIR | 85 | 100 | 115 | Ohm | |
| Sortie de défaut de l'émetteur élevée | DéfautVH | 2.4 | - | VCC | V | |
| Sortie de défaut de l'émetteur-faible | VFaultL | -0,3 | - | 0,8 | V | |
| Tension de désactivation de l'émetteur - élevée | VDisH | 2 | - | Vcc+0,3 | V | |
| Tension de désactivation de l'émetteur - faible | VDisL | -0,3 | - | 0,8 | V | |
| Récepteur | ||||||
| Tension de sortie de données différentielles | VDR | 300 | - | 850 | mVp-p | |
| Impédance de sortie de ligne différentielle | DÉROUTE | 80 | 100 | 120 | Ohm | |
| Récepteur LOS Résistance de traction | RLOS | 4.7 | - | 10 | KOhm | |
| Temps de montée/descente de sortie de données | tr/tf | 20 | - | - | ps | |
| Tension de sortie LOS élevée | VLOSH | 2 | - | VCC | V | |
| Tension de sortie LOS faible | VLOSL | -0,3 | - | 0,4 | V | |
Épingle Description
|
Épingle |
Logique |
Symbole |
Nom/Description |
Note |
| 1 | GND | Masse du module | 1 | |
| 2 | VEE5 | En option – Alimentation 5.2 – Non requis | ||
| 3 | LVTTL-I | Mod-Desel | Désélection du module ; Lorsqu'il est maintenu bas, il permet au module de répondre aux commandes de l'interface série à 2 fils. | |
| 4 | LVTTL-O | Interrompre | Interruption (barre); Indique la présence d'une condition importante qui peut être lue via l'interface série à 2 fils | 2 |
| 5 | LVTTL-I | TX_DIS | Désactivation de l'émetteur ; Source laser de l'émetteur éteinte | |
| 6 | VCC5 | +5 Alimentation | ||
| 7 | GND | Masse du module | 1 | |
| 8 | VCC3 | Alimentation +3,3 V | ||
| 9 | VCC3 | Alimentation +3,3 V | ||
| 10 | LVTTL-I | SCL | Horloge d'interface série à 2 fils | 2 |
| 11 | LVTTLI/O | SDA | Ligne de données d'interface série à 2 fils | 2 |
| 12 | LVTTL-O | Mod_Abs | Module absent ; Indique que le module n’est pas présent. Mis à la terre dans le module. | 2 |
| 13 | LVTTL-O | Mod_NR | Module non prêt ; XGIGA le définit comme un OU logique entre RX_LOS et Loss of Lock en TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Indicateur de perte de signal du récepteur | 2 |
| 15 | GND | Masse du module | 1 | |
| 16 | GND | Masse du module | 1 | |
| 17 | CML-O | RD- | Sortie de données inversée du récepteur | |
| 18 | CML-O | RD+ | Sortie de données non inversée du récepteur | |
| 19 | GND | Masse du module | 1 | |
| 20 | VCC2 | Alimentation +1,8 V – Non requis | ||
|
21 |
LVTTL-I |
P_Bas/RST |
Mise hors tension ; Lorsqu'il est haut, place le module en mode veille à faible consommation et, sur le front descendant de P_Down, lance une réinitialisation du module. | |
| Réinitialiser; Le front descendant déclenche une réinitialisation complète du module, y compris l'interface série à 2 fils, équivalente à un cycle d'alimentation. | ||||
| 22 | VCC2 | Alimentation +1,8 V – Non requis | ||
| 23 | GND | Masse du module | 1 | |
| 24 | PECL-I | RéfCLK+ | Entrée non inversée d'horloge de référence, couplée CA sur la carte hôte – Non requis | 3 |
| 25 | PECL-I | RéfCLK- | Entrée inversée d'horloge de référence, couplée CA sur la carte hôte - Non requis | 3 |
| 26 | GND | Masse du module | 1 | |
| 27 | GND | Masse du module | 1 | |
| 28 | CML-I | TD- | Entrée de données inversée de l'émetteur | |
| 29 | CML-I | TD+ | Entrée de données non inversée de l'émetteur | |
| 30 | GND | Masse du module | 1 |
Remarques :
1) La masse du circuit du module est isolée de la masse du châssis du module à l'intérieur du module.
2) Collecteur ouvert ; doit être tiré avec 4,7k – 10kohms sur la carte hôte à une tension comprise entre 3,15V et 3,6V.
3) Une entrée d'horloge de référence n'est pas requise par le XFP-10GER. S'il est présent, il sera ignoré.
Bloc recommandé Circuit
Contour Dimensions
Conformité réglementaire
| Fonctionnalité | Référence | Performance |
| Décharge électrostatique (ESD) | CEI/EN 61000-4-2 | Compatible avec les normes |
| Interférence électromagnétique (EMI) |
FCC Partie 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatible avec les normes |
| Sécurité oculaire au laser | FDA 21CFR 1040.10, 1040.11 CEI/EN 60825-1, 2 | Produit laser classe 1 |
| Reconnaissance des composants | CEI/EN 60950, UL | Compatible avec les normes |
| ROHS | 2002/95/CE | Compatible avec les normes |
| CEM | EN61000-3 | Compatible avec les normes |
