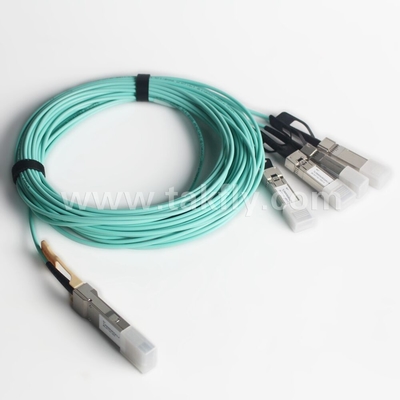

100 Gb/s QSFP28 à 4x SFP28 câble optique actif AOC câble de transfert rapide de données
Détails sur le produit:
| Place of Origin: | Guangdong, SHENZHEN |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Conditions de paiement et expédition:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Prix: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Mettre en évidence: | Cable AOC 100 Gb/s QSFP28 à 4x SFP28,4x câble optique actif SFP28,Cable AOC QSFP28 de 100 Gb/s |
||
|---|---|---|---|
Description de produit

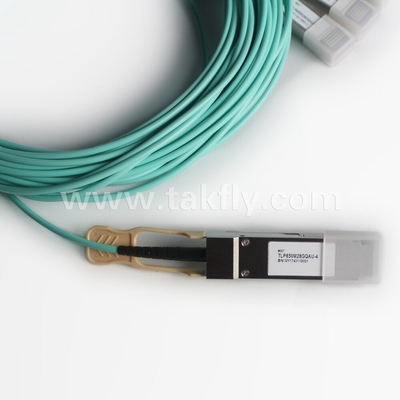

- Ce produit est un câble optique actif parallèle (AOC) à débit de données élevé, pour surmonter la limitation de bande passante du câble de cuivre traditionnel.L'AOC est terminé par un module QSFP28 à une extrémité et quatre modules SFP28 à l'autre.Avec le terminal QSFP28, il offre 4 canaux de transmission de données indépendants et 4 canaux de réception de données via des fibres à ruban multimode, chacune capable d'un fonctionnement de 25 Gb/s.

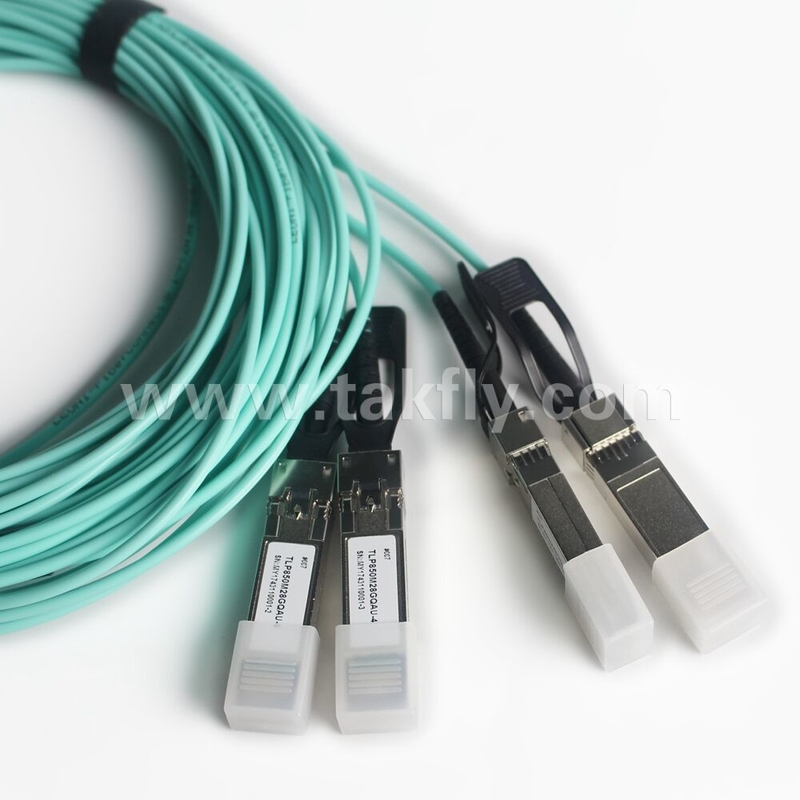

- Le ruban de fibre s'élargit ensuite à quatre câbles de fibre, chacun terminé par un module SFP28.un débit de données global de 100 Gbps sur une transmission allant jusqu'à 100 m peut être atteint par ce produit, afin de soutenir l'échange de données informatiques ultra-rapides.
- Le produit est conçu avec un facteur de forme, une connexion optique/électrique conformément aux accords multi-sources (MSA) QSFP28 et SFP28.Il a été conçu pour répondre aux conditions de fonctionnement extérieures les plus difficiles, y compris la température, l'humidité et les interférences EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideLes signaux optiques se propagent d'abord à travers 4 voies de transmission de données optiques dans les fibres à ruban multimode, puis à travers celles des 4 câbles de fibre à double noyau séparés.Ils sont ensuite capturés par les diodes photo à l'intérieur des récepteurs des 4 modules SFP28 à l'autre boutLes signaux optiques sont convertis en signaux électriques, qui sont sortis par les récepteurs des 4 modules SFP28 individuellement.
-
Dans la direction inverse, chacun des 4 modules SFP28 convertit le signal d'entrée électrique en signal optique par un VCSEL entraîné à l'intérieur du module sur le côté émetteur.Les 4 signaux optiques se propagent d'abord à travers les autres voies de transmission des 4 câbles de fibre à double noyau séparés et ensuite à travers ceux des fibres à ruban multimodeLes signaux optiques sont convertis en signaux électriques parallèles et sortis.le terminal QSFP28 du câble a 8 ports, 4 pour la transmission de données et 4 pour la réception de données, pour fournir un taux d'échange de données total de 100 Gb/s, tandis que chacune des 4 bornes SFP28 à l'autre extrémité dispose de 2 ports,1 pour la transmission de données et 1 pour la réception, pour fournir un taux d'échange de données de 25 Gb/s.
- Une seule alimentation +3,3 V est nécessaire pour alimenter ce produit. Les deux broches d'alimentation VccTx et VccRx sont connectées en interne et doivent être appliquées simultanément.Conformément aux spécifications de la MSA, le module offre 7 broches de contrôle matériel à basse vitesse (y compris l'interface série à 2 fils): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL et IntL.
- Module Select (ModSelL) est une broche d'entrée.Le ModSelL permet l'utilisation de ce produit sur un bus d'interface à 2 fils unique .
-
L'horloge en série (SCL) et les données en série (SDA) sont requises pour l'interface de communication de bus série à 2 fils et permettent à l'hôte d'accéder à la carte mémoire QSFP28.
-
La broche ResetL permet une réinitialisation complète, ramenant les paramètres à leur état par défaut, lorsqu'un niveau bas sur la broche ResetL est maintenu plus longtemps que la longueur d'impulsion minimale.Pendant l'exécution d'une réinitialisation, l'hôte doit ignorer tous les bits d'état jusqu'à ce qu'il indique la fin de l'interruption de réinitialisation.Le produit indique ceci en affichant un signal IntL (Interrupt) avec le bit Data_Not_Ready annulé dans la carte de mémoire.Notez qu'à l'allumage (y compris l'insertion chaude) le module devrait afficher cette interruption de réinitialisation sans nécessiter une réinitialisation.
-
La broche en mode basse consommation (LPMode) est utilisée pour régler la consommation d'énergie maximale du produit afin de protéger les hôtes qui ne sont pas capables de refroidir les modules de plus grande puissance.si de tels modules sont accidentellement insérés.
-
Module Present (ModPrsL) est un signal local à la carte hôte qui, en l'absence d'un produit, est normalement tiré vers le Vcc hôte.il complète le chemin à la terre à travers une résistance sur la carte hôte et affirme le signal. ModPrsL indique alors qu'il est présent en réglant ModPrsL à l'état de "Low".
-
L'interruption (IntL) est une épingle de sortie.L'hôte identifie la source de l'interruption à l'aide de l'interface série à 2 fils. La broche IntL est une sortie de collecteur ouverte et doit être tirée vers la tension Vcc hôte sur la carte hôte.
- L'interface électrique du module SFP28 est conforme aux spécifications électriques SFI. L'impédance d'entrée de l'émetteur et de sortie du récepteur est différentielle de 100 Ohms. Les lignes de données sont coupées en courant alternatif..Le module fournit une terminaison différentielle et réduit la conversion différentielle en mode commun pour une terminaison de signal de qualité et un faible EMI.SFI fonctionne généralement sur 200 mm de matériau FR4 amélioré ou jusqu'à environ 150 mm de FR4 standard avec un connecteur.
-
L'émetteur convertit les données électriques sérielles PECL ou CML de 25 Gbit/s en données optiques sérielles.Logique 1 ou aucune connexion sur cette broche désactivera le laser de transmettre. La logique de cette broche assure un fonctionnement normal.L'émetteur est équipé d'une boucle de contrôle automatique interne de la puissance (APC) pour assurer une puissance optique constante à travers les variations de tension et de température d'alimentation. Une erreur de transmission compatible avec le collecteur ouvert (Tx_Fault) est fournie. TX_Fault est le contact de sortie du module qui, lorsqu'il est élevé,indique que l'émetteur du module a détecté un défaut lié au fonctionnement ou à la sécurité du laser. Le contact de sortie TX_Fault est un drain/collecteur ouvert et doit être tiré vers le Vcc_Host de l'hôte avec une résistance dans la plage de 4,7 à 10 kΩ. TX_Disable est un contact d'entrée du module.Lorsque TX_Disable est affiché haut ou laissé ouvert, la sortie de l'émetteur du module SFP28 doit être désactivée. Ce contact doit être tiré jusqu'à VccT avec une résistance de 4,7 kΩ à 10 kΩ
-
Le récepteur convertit les données optiques en série de 25 Gbit/s en données électriques en série PECL/CML.Rx_LOS lorsqu'il est élevé indique un niveau de signal optique inférieur à celui spécifié dans la norme pertinente. Le contact Rx_LOS est une sortie d'écoulement/collecteur ouverte et doit être tiré vers Vcc_Host dans l'hôte avec une résistance dans la plage 4,7-10 kΩ, ou avec une terminaison active.Filtrage de l'alimentation est recommandé pour l'émetteur et le récepteurLe signal Rx_LOS est destiné à indiquer au système dans lequel le SFP28 est installé que la résistance du signal reçu est inférieure à la plage spécifiée.Une telle indication désigne généralement des câbles non installés, des câbles cassés, ou un émetteur désactivé, en panne ou coupé à l'autre extrémité du câble.
- Les modules SFP28 sont branchables à chaud. Le branchage à chaud se réfère à la prise ou à la décharge d'un module pendant que la carte hôte est alimentée.Connecteur amélioré à angle droit de 8 mm d'écartement 20 position spécifié par la norme SFF-8083, ou un connecteur empilé avec un équivalent avec des performances électriques équivalentes.puissance, suivie d'un signal.
|
Paramètre
|
Le symbole
|
- Je vous en prie.
|
Je suis désolé.
|
Unités
|
Les notes
|
|
Température de stockage
|
TS
|
- Quarante
|
85
|
DegC
|
|
|
Température du boîtier de fonctionnement
|
TOpération
|
0
|
70 |
DegC
|
|
|
Voltage de l'alimentation électrique
|
VCC
|
- Je ne sais pas.5
|
3.6 |
V
|
|
|
Humidité relative (sans condensation)
|
RH
|
0 | 85 |
%
|
|
Paramètre
|
Le symbole
|
- Je vous en prie.
|
Typique
|
Je suis désolé.
|
Unités
|
|
Température du boîtier de fonctionnement
|
TOpération
|
0
|
70
|
DegC
|
|
|
Voltage de l'alimentation électrique
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Taux de transmission par voie (QSFP28)
|
25.78125
|
28.05
|
En Gb/s
|
||
|
Taux de données (pour chaque SFP28)
|
25.78125
|
28.05
|
En Gb/s
|
||
|
Voltage d'entrée de commande élevé
|
2 |
Vcc
|
V
|
||
|
Voltage d'entrée de commande bas
|
0 |
0.8
|
V
|
