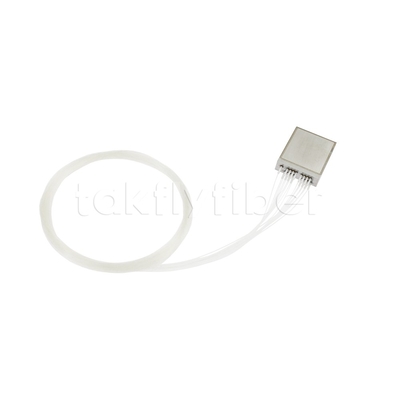

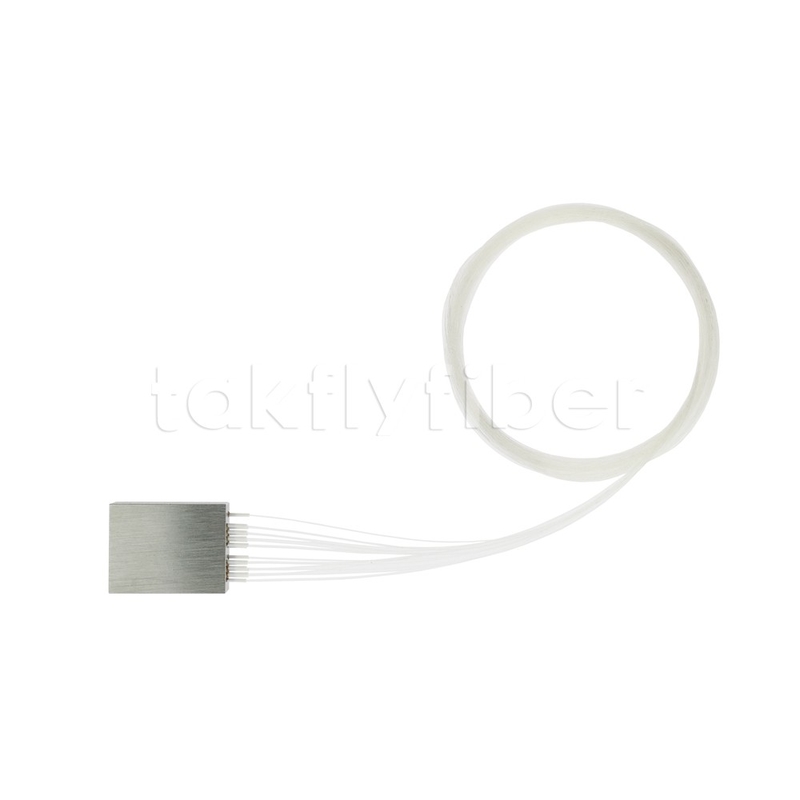

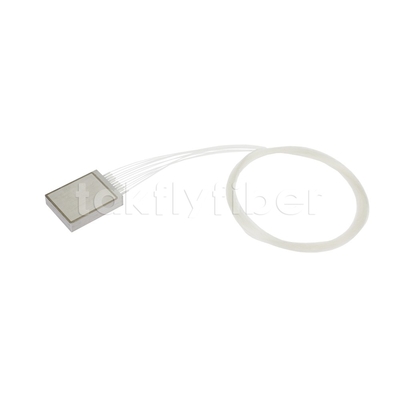

Module DWDM ultracompact de type industriel 16CH
Détails sur le produit:
| Nom de marque: | DF/TAKFLY/OEM |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Les données de référence doivent être fournies à l'autorité compétente. |
| Document: | Takfly Product Catalogue.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 899.99 |
| Détails d'emballage: | boîte intérieure + carton |
| Délai de livraison: | 7 à 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 200pcs par semaine |
|
Détail Infomation |
|||
| Numéro de chaîne: | 16 | Longueur d'onde du centre du canal: | UIT |
|---|---|---|---|
| Perte d'insertion de Mux ou de Demux: | ≤ 2,5 dB | Isolement Adjacent: | ≥30dB |
| Isolement Non adjacents: | ≥ 40 dB | Perte dépendante de polarisation: | ≤0.4dB |
| Perte de rendement: | ≥45dB | Dimension: | 30x23x6,5 mm |
| Température de fonctionnement: | -40~ +85℃ | ||
Description de produit
Module DWDM ultracompact de type industriel 16CH
Le département R&D de Takfly a développé un DWDM ultra compact de type industriel,qui est basé sur une technologie de filtrage à film mince (TFF) bien développée et utilise une méthode d'intégration micro-optique à espace libre ultra-compacteL'appareil peut fonctionner dans une large gamme de températures et a des performances extraordinaires, qui pourraient répondre aux exigences des normes de l'industrie.
Caractéristiques
1- Une très faible perte d'insertion.
2. TFF Technologie de l'espace libre
3Module passif, pas besoin d'électricité
4Températures de fonctionnement stables
5. Combinaison de bandes personnalisées
Applications
1.DWDM hybride sur les réseaux CWDM
2Port d'expansion pour une augmentation future de la bande passante
3. Réseaux 5G
Code du produit
|
Nom de l'article Numéro |
Le client Partie Numéro |
Optique du futur Partie Numéro |
Définition |
|
1 |
N.A. |
N.A. |
16CH DWDM Module,UIT, 100GHzG657A2, Les fibres 900Je ne sais pas. dégagé tube,-40 ~ + 85°C,FC/APC |
Spécification
2.1 16CH 100 GHz MUX et DEMUX Spécifications DWDM
|
Paramètres |
Les spécifications |
Unité |
|
|
Le canal Numéro |
16 |
CH |
|
|
Longueur d'onde du centre du canal (nm) |
UIT |
|
|
|
Le canal bande passante(0.5dB) |
λc ± 0.11 |
Nm |
|
|
Mux ou Démoux Insertation Les pertes |
≤ 2.5 |
dB |
|
|
Isolement |
À proximité |
≥ 30 |
dB |
|
Non adjacentes |
≥ 40 |
dB |
|
|
Polarisation À charge Les pertes |
≤ 04 |
dB |
|
Ressort |
≤ 05 |
dB |
|
Retour Les pertes |
≥ 45 |
dB |
|
Dimension |
30 x 23 x 6. Je vous en prie.5 |
mm |
|
Les fibres Le type |
G657A2 Les fibres, 900Je ne sais pas. chapeau |
|
|
Les fibres Longueur |
>1 |
M |
|
Connecteur |
FC/APC |
|
|
Température de fonctionnement |
- Quarante + 85 |
.C |
|
Température de stockage |
- Quarante ~ + 85 |
.C |
Note: Les éléments ci-dessus paramètres sans connexionou, a une paire de connecteur les pertes est 0.25 dB
